5. Un kit muy especial

Diccionario

Kit

Se muestra el conjunto de elementos que componen el kit Makey Makey

Definición:

Conjunto de productos y utensilios suficientes para conseguir un determinado fin, que se comercializan como una unidad.

Ejemplo:

Mi madre arregló los grifos del baño con la ayuda de un kit de herramientas.

Rétor con micrófonoHas comprobado que puedes hacer música sólo con tu ordenador. Las teclas del ordenador pueden convertirse en las teclas de un instrumento. Parece magia ¿verdad?

¿Recuerdas que nuestro grupo de rock en apuros solo había salvado el ordenador? Con tu ayuda ya podría seguir componiendo canciones y tocar con el teclado del ordenador.

Lo estás haciendo genial, pero todavía podemos hacer más.  Seguro que te quedaste impresionado con los instrumentos hechos con material reciclado y una placa muy especial.   Además de resultar sensacionales, ¡sonaban de verdad!

Sería fantástico que conseguir instrumentos así para nuestro grupo. Te invito a explorar y conocer estas placas tan potentes.

Sígueme, juntos lo conseguiremos.

1. Exploramos la placa Makey Makey

Por parejas cogemos el kit  Makey Makey que os dará vuestro profesor o profesora.

Se muestra el kit Makey Makey con todos sus elementos

Coge con cuidado las placas y obsérvalas con atención:

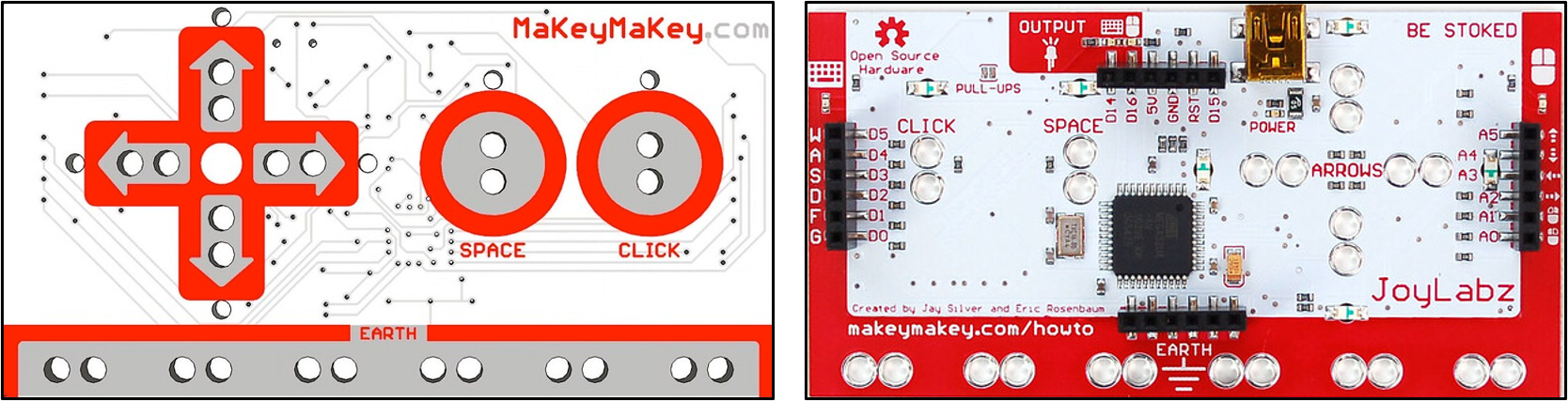

Muestra la cara delantera y trasera de la placa Makey Makey

Haz un dibujo de la cara delantera y trasera de la placa para anotar las respuestas de las siguientes preguntas:

  1. Cara frontal:
  • ¿A qué se parece?
  • ¿A qué te recuerda la cruz con las flechas en dirección derecha, izquierda, arriba y abajo?
  • ¿Qué palabras identificas? ¿En qué idioma están? ¿Qué significan?
  • ¿Para qué servirán los agujeros situados a pares en cada posición? ¿Y los que están en hilera en la parte inferior? Indícalo en el dibujo con una flecha.

2. Cara trasera:

  • ¿Qué componentes nuevos ves? Nómbralos en el dibujo con una flecha.
  • ¿Para qué crees que sirven?
  • ¿Te has fijado en el cuadradito del centro que parece que tiene patitas? ¿Qué crees que será?
  • ¿Sabes donde va el cable que conecta con el ordenador?

Enlazar con la definición de kit

Definición: Conjunto de productos y utensilios suficientes para conseguir un determinado fin, que se comercializan como una unidad.

Ejemplo: Mi madre arregló los grifos del baño con la ayuda de un kit de herramientas.



2. Corrige los elementos de la placa

En pareja, pon en común los componentes de las placas MakeyMakey.

¡Vamos a comprobarlo! Cuando termines de decir los componentes que has identificado, realiza este ejercicio interactivo:



Corrige el dibujo que hiciste de las placas ayudándote del ejercicio interactivo.

Lumen dice ¿Necesitas una imagen de las placas?

Aquí tienes la imagen con los componentes de la placa:

3. Conecta sin miedo

Ya has explorado todos los elementos de la placa Makey Makey. Ahora vas a intentar que funcione para que pueda servirte para construir el instrumento que necesitas para ayudar a nuestro grupo de rock. Recuerda que los instrumentos musicales que viste en el vídeo estaban conectados a estas placas y sonaban de verdad.

Además de la placa, el kit tiene distintos tipos de cables, que te animo a explorar sin miedo, están preparados para que no sufras ningún accidente.

Todo es importante para que funcione nuestro kit. ¡Vamos a intentarlo!

En parejas o pequeños grupos, sigue estos pasos:

  1. Coge los cables  que trae el kit Makey Makey. Obsérvalos y tócalos sin miedo fijándote bien en sus terminaciones, luego haz lo siguiente:

Cables del kit Makey Makey

  • Coge los que son de colores ¿A qué se parecen sus extremos ? ¿Dónde irán conectados?
  • Hay otros cables blancos con extremos muy finos. ¿Dónde irán estos?
  • ¿Para qué servirá el cable más grueso ? Fíjate bien en los extremos. ¿Has visto esos conectores alguna vez?

2. Coge la placa Makey Makey y fíjate en la cruz que tiene a modo de joystick. Los agujeritos están siempre a pares. ¿Qué cable crees que tienes que conectar?
3. Fíjate ahora en la fila de agujeritos, también a pares, situados en la parte inferior. Hay una línea roja que los separa de los demás. ¿Por qué será?

Ya lo tienes todo. Prueba a hacer las conexiones necesarias. Te aconsejo que empieces poco a poco:

  1. Conecta el cable más grueso. Fíjate en las conexiones de los extremos. Uno de ellos encaja en tu ordenador y otro en la cara trasera de la placa. Conéctalo.
  2. Conecta ahora un cable de los de colores que terminan en pinza en algunos de los pares de agujeritos de la parte de arriba. Toca el otro extremo del cable con tu mano.¿Sucede algo? ¿Se enciende alguna luz? Recuerda que las luces o leds están en la parte trasera.
  3. Prueba ahora a conectar otro cable en la parte de abajo. ¿Por qué pondrá earth, que significa tierra?
  4. Toca ahora un extremo de cada cable con una mano. ¿Qué pasa ahora? ¿Se enciende alguna luz? ¿Qué crees que está pasando?

    4. Corrige las conexiones

    Si has utilizado los elementos necesarios del kit y has hecho las conexiones correctas, los leds se tienen que encender.

    Si los leds no se encienden tampoco funcionarán los instrumentos que hagamos con las placas Makey Makey.

    En pareja, piensa qué ha fallado y cómo solucionarlo.

    Lumen dice ¿Necesitas que te ayude?

    Si no has conseguido que funcione repasa si  se cumple lo siguiente:

    • La placa tiene que estar conectada al ordenador con el cable más grueso a la conexión USB.
    • Uno de los cable de colores o cocodrilo tiene que estar conectado en un par de agujeritos de la parte de arriba y otro en la parte de abajo, después de la línea roja.
    • Tienes que cerrar el circuito cogiendo cada extremo con una mano.

    Kardias dice ¿Quieres saber más sobre esta placa?

    La placa  MakeyMakey es una placa robótica sencilla que te puede servir como iniciación en el mundo de la robótica. Puedes encontrar mucha información sobre ella en su página oficial de makeymakey.com.

    Motus dice ¿Cómo te has sentido?

    ¿Te ha gustado explorar y completar los componentes de la placa MakeyMakey?

    Cuando necesites ayuda, recuerda que en parejas o en equipo siempre se trabaja mejor.

    Como has podido comprobar no es fácil distinguir algunos de los componentes de la placa, hay componentes que son muy pequeños y es difícil identificarlos. Así que no te desanimes si te ha parecido complicado o no has sabido hacerlo en algún momento.

    Para aprender de tus errores sigue estos consejos:

    1. Me doy cuenta de en qué parte he fallado.
    2. Busco la forma de mejorar ese error.
    3. Lo intento de nuevo.
    4. Entiendo que el error es importante para aprender.

    Clavis dice ¿Qué hemos aprendido?

    Antes de continuar con el siguiente apartado, vamos a repasar todo lo que hemos aprendido sobre los componentes de la placa. Esto nos ayudará a tener claro cuáles son nuestros conocimientos sobre el tema, qué sabemos hacer bien y dónde tenemos más dificultades.

    Para ello, piensa y responde Sí o No a las siguientes afirmaciones.

    • Sé nombrar los componentes de nuestra placa.
    • Conozco el kit Makey Makey y sé para que sirven todos sus elementos
    • Sé conectar los elementos del kit.

    Si has puesto que no a varias de las cuestiones, puedes consultar con algún compañero o compañera, con tu profesor, o puedes volver a revisarlo.
