3.1. Generalidades

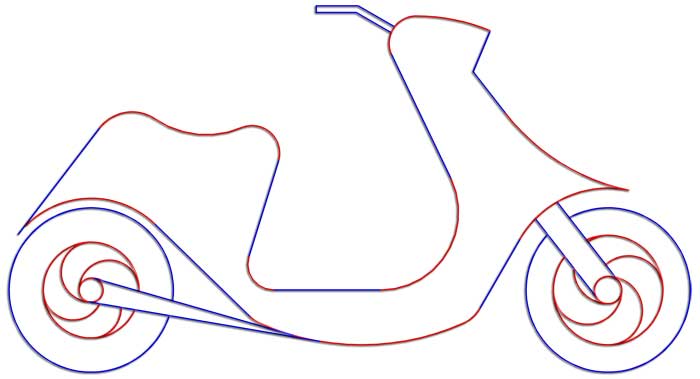

DEFINICIÓN: es la unión armónica de dos o más líneas, curvas o rectas, de forma que parezcan una línea continua.

Para realizar un enlace debes seguir los siguientes pasos:

1. Resuelve el problema de tangencia, determinando los puntos de tangencia.
2. Dibuja el arco de enlace entre los puntos de tangencia de forma continua y uniforme.

NOMENCLATURA: para resolver los problemas de enlaces usaremos la siguiente nomenclatura simplificada para nombrar los distintos elementos que intervienen en todo enlace usando las siguientes letras:

• O = centro de circunferencia.
• C = circunferencia.
• r = recta (s, t, m, ...)
• R = radio.
• P = punto.
• E = punto de enlace (E1, E2, E3, ...)

CLASIFICACIÓN:

• Enlaces abiertos: son curvas tangentes a rectas u otras curvas, deducidas de circunferencias tangentes, cuyos extremos no son comunes.

• Enlaces cerrados: comienzan y terminan en un mismo punto. los óvalos y ovoides pertenecen a este grupo de enlaces.

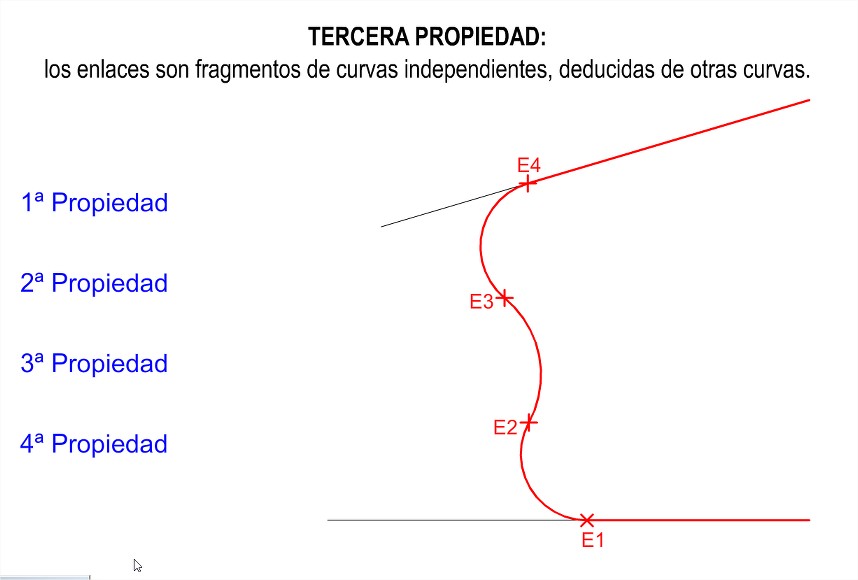

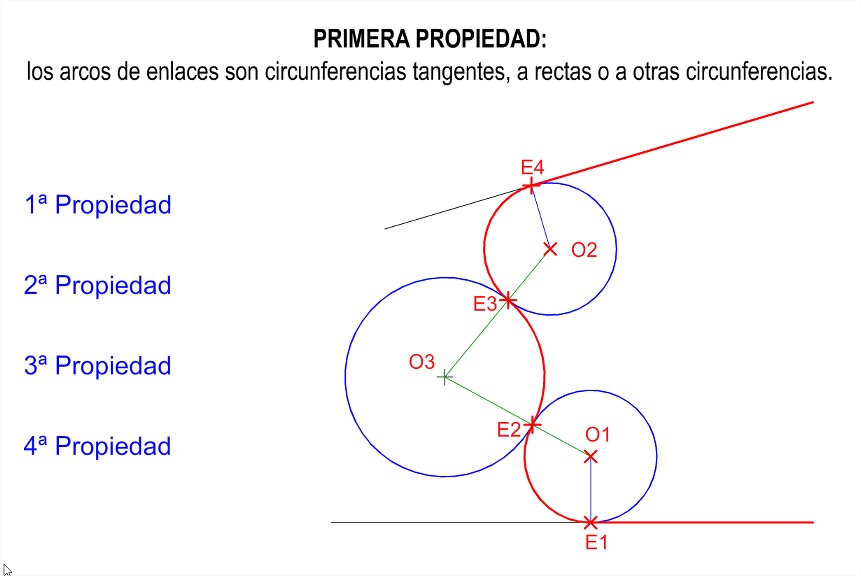

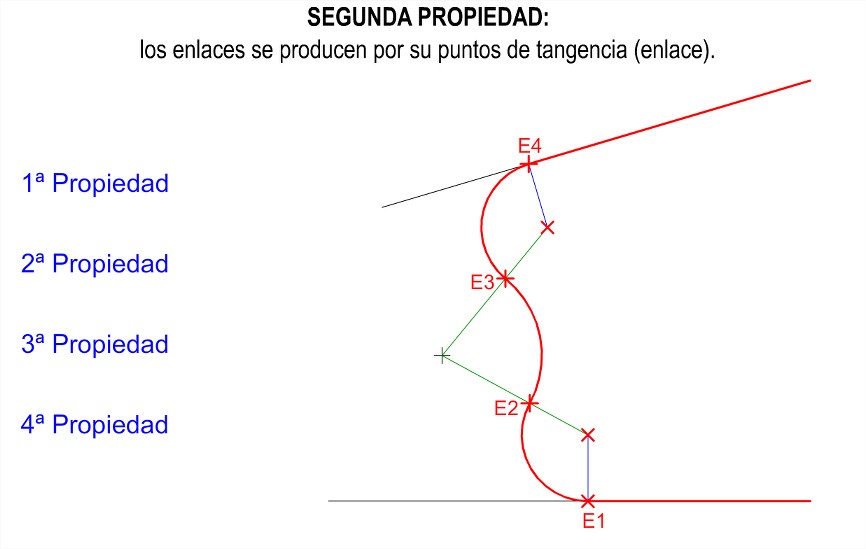

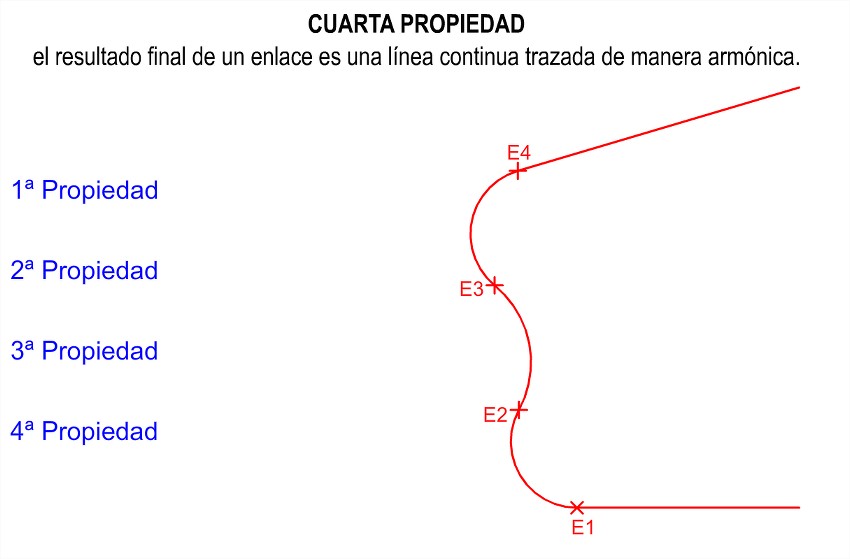

PROPIEDADES DE LOS ENLACES ABIERTOS:







ENLAZAR CONSECUTIVAMENTE UNA SERIE DE PUNTOS NO ALINEADOS:  es necesario partir de unos datos ya establecidos, un arco y su centro.
