Descripción de la tarea
La perspectiva cónica o lineal permite representar los objetos tal y como los vemos, dependiendo del resultado de la posición que ocupan éstos en el espacio y de la nuestra respecto a ellos.
En esta tarea individual, deberás representar una pieza en sistema cónico, en una lámina manualmente primero y empleando el diseño asistido por ordenador de QCAD después, aplicando los conocimientos adquiridos con anterioridad.
La tarea consta de dos ejercicios; haz clic en cada pestaña para saber en qué consisten:
Ejercicio 1
La primera consistirá en dibujar en una lámina la perspectiva cónica de una pieza cuya planta posicionada viene dada por su abatimiento sobre el plano del cuadro, a escala natural y sabiendo que dicha figura está en el plano goemetral, por detrás del plano del cuadro. También se ofrecen las vistas principales de esta pieza a escala 1:2.

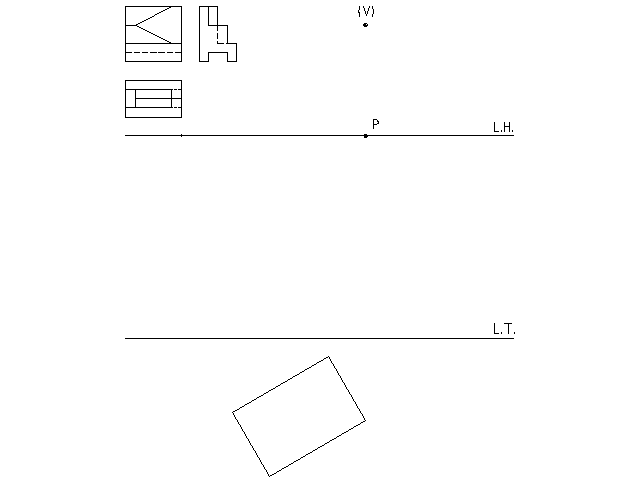

Dirígete al apartado "Ayuda y entrega" para descargar la plantilla e imprimirla. Una vez resuelta, crea una carpeta e introduce en ella la lámina escaneada. Esto es lo que encontrarás en la lámina:
Ejercicio 2
En la segunda parte, deberás hacer el mismo ejercicio pero utilizando la aplicación informática QCad. Verás, sin embargo, que el resultado de la perspectiva de esta pieza es diferente, puesto que hemos reducido la altura del punto de vista con respecto al del ejercicio anterior. Así podrás observar la influencia de este parámetro en la perspectiva cónica oblicua.
En el apartado "Ayuda y entrega" podrás descargarte el archivo dxf en el que se encuentra la plantilla sobre la que realizar el dibujo. Una vez abierto el archivo en QCad sigue estos pasos:
1. Crea una capa nueva. Llámala lineas_auxiliares, color verde, línea 0,05 mm,continua. Con ella se harán todas las lineas auxiliares.
2. Crea otra capa que se llame solución, color rojo, línea 0.25 mm y continua. Con ella debes marcar la solución del ejercicio.
Guarda el archivo en la misma carpeta donde tenías la imagen escaneada de la lámina. Con estos dos archivos ya tienes la tarea concluida. Solo te queda comprimir la carpeta para enviársela a tu profesor.

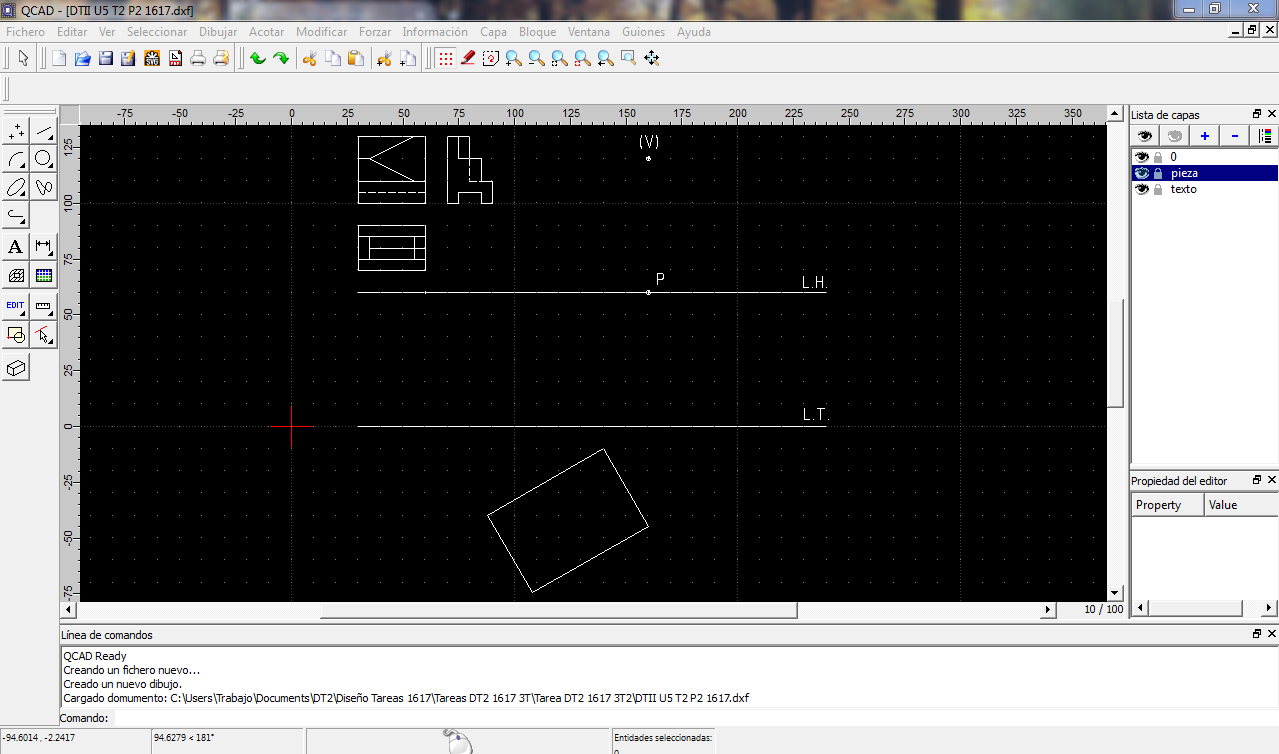

Esta imagen será la que encontrarás en el archivo dxf:
