Ayuda y entrega

Haz clic en cada pestaña para acceder a la ayuda del correspondiente ejercicio:

Ejercicio 1

Aquí puedes descargarte la lámina del ejercicio 1 de la tarea: plantilla 1.  Una vez descargada imprímela para resolverla manualmente.  Finalmente tendrás que escanearla para enviarla a tu profesor.

Para facilitarte esta tarea, repasa los ejemplos resueltos que aparecen en el apartado 3.1 del Tema "Perspectivas. Cónica (II)".

Además, puedes verel siguiente vídeo en el que observarás cómo dibujar un cubo en perspectiva cónica. Para ver con claridad el vídeo coloca el cursor sobre él y pulsa en la barra superior.



Ejercicio 2



Este es el archivo dxf de QCad que deberás descargar y posteriormente abrir con el propio programa: plantilla 2.

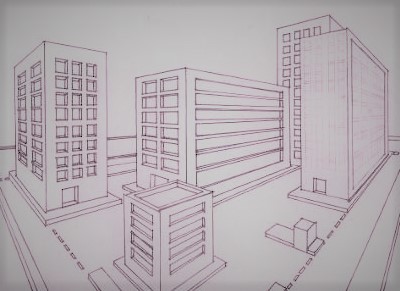

Te recomendamos que repases los ejemplos resueltos del apartado 4.2 del Tema "Perspectivas. Cónica (II)".  Recuerda que en este ejercicio la perspectiva cónica de la misma pieza será diferente a la del ejercicio anterior, puesto que hemos reducido la altura del punto de vista (V) para observar cómo influye este parámetro en el resultado final.  Dependiendo de la altura del sólido y del punto de vista, podremos ver en la perspectiva la cara superior de aquel o no, como puedes apreciar en la imagen siguiente:



Imagen de elaboración propia

Una vez creada la lámina, se escanea y junto con el archivo en Qcad se introducen en una carpeta, se comprime y se envía el archivo a tu profesor.

El archivo debes guardarlo con el nombre: Apellido1_Apellido2_Nombre_DT2_Tarea_III_2_v01

En caso de que tengas que hacer un reenvío (debido a una corrección hecha por tu profesor o cualquier otra cuestión) deberás sustituir el valor v01 (parte final de la nomenclatura del archivo) por v02. Si aun después de enviar esa segunda versión, necesitaras hacer otro envío de nuevo, sustituirías el v02 por v03.
