7. Instrumentos ópticos
Prácticamente todo lo que has estudiado hasta ahora en este curso tiene sus aplicaciones. En el caso de la óptica esto es más que evidente y, como muestra, te dejamos tres botones.
LA LUPA
Llamada también microscopio simple, es de los sistemas ópticos más sencillos. Consiste en una lente convergente que permite ver los objetos de mayor tamaño que el real. El objeto se coloca entre el foco y la lente y la imagen se forma detrás del objeto, virtual y de mayor tamaño. A partir de ahí el cerebro la interpreta tal como vemos en la figura:
|
|
|
Imagen de Juancarcole en Wikimedia Commons. CC |
.gif "Lupa")
EL MICROSCOPIO
Este es un sistema óptico formado por dos lentes convergentes llamadas objetivo y ocular. La luz que procede del objeto entra por el objetivo, formando una imagen real e invertida. Esta imagen sirve de objeto para el ocular, que actúa como una lupa formando una imagen virtual invertida y de mayor tamaño como la que se observa en la figura:
|
|
EL TELESCOPIO
Este sistema óptico se usa para visualizar objetos muy lejanos. Está formado por dos lentes convergentes llamadas objetivo y ocular, al igual que el microscopio. Mira el siguiente vídeo, de poco más de cuatro minutos, para entender su funcionamiento:
| Vídeo de Educatina alojado en Youtube |
LA CÁMARA FOTOGRÁFICA
Los elementos de la cámara fotográfica son:

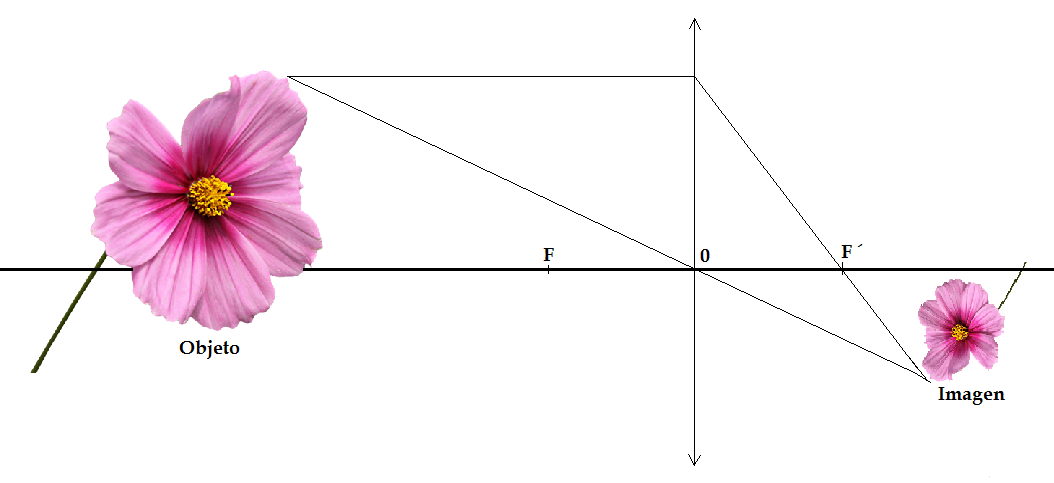

- Objetivo: es una lente convergente que permite la formación de una imagen real e invertida de menor tamaño, recogida en una placa de material fotosensible.
- Obturador: es un dispositivo que controla el tiempo de entrada de luz.
- Diafragma: con él se regula el diámetro del objetivo y, por ello, la cantidad de luz que penetra en la cámara.
- Disparador: abre el obturador para que entre la luz.
 |
| Imagen de CharoSaa en Wikimedia Commons. CC |
Para saber más

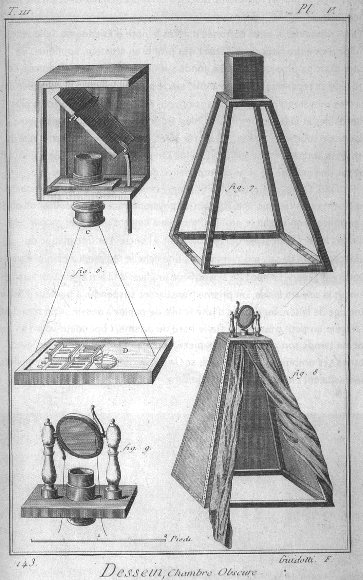

La llamada cámara oscura es el antepasado de la cámara de fotos. Existen escritos y grabados, como los de las imágenes siguientes, de varios siglos de antigüedad que describen su funcionamiento.
 |
 |
| Imagen en Wikimedia Commons. Dominio público | Imagen en Wikimedia Commons. Dominio público |

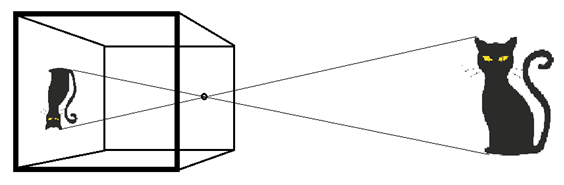

Una cámara oscura consiste en una caja cerrada a la que se le realiza un pequeño orificio por el que entra la luz que refleja un objeto. Se forma así una imagen del objeto, de menor tamaño e invertida, proyectada en el interior de la caja.
 |
| Imagen de CharoSaa en Wikimedia Commons. CC |
Curiosidad
¿Quieres fabricar tu propia cámara oscura? sigue las instrucciones de la siguiente animación. Podrás comprobar que es sencillo y obtendrás resultados fascinantes.
| Animación de charo saa alojada en Youtube |
