Descripción de la tarea
En la tarea II.3 has practicado dibujando con las perspectivas isométricas. Ahora que tienes un poco más de práctica para ver estas piezas en dicho sistema vas a dibujarlas empleando el software que estamos utilizando desde principios de curso: Qcad.

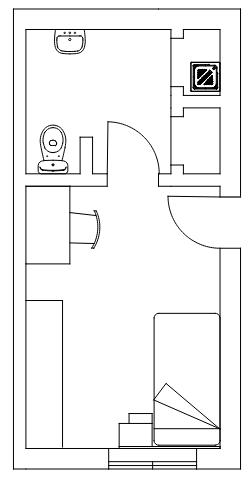

La tarea consiste en levantar en tres dimensiones un plano de una habitación. El plano es este:
Imagen de creación propia

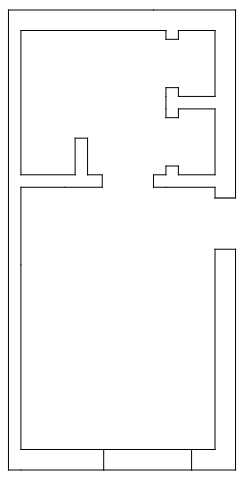

Te facilitaremos el archivo dxf en el apartado "Ayuda y entrega". Para ponértelo más fácil hemos prescindido de los muebles por lo que verás algo así:
Imagen de creación propia
Deberás atender a estas medidas para hacer la perspectiva en isométrico (100mm para todos los muros excepto para la ventana cuya cota es de 80):
Imagen de creación propia
Deberás:
- Crear una capa llamada PLANO ISOMÉTRICO con un grosor para la línesa de 0,80 y color rojo.
- Deberás borrar todas las líneas que no hagan falta, hasta quedar como en la imagen de arriba.
- Guarda el archivo dxf en una carpeta de tu ordenador.
- Exporta el dibujo a mapa de bits (png) y guárdalo en la carpeta donde tenías el archivo dxf.
- Comprime la carpeta y envíasela a tu profesor, pero dirígete al apartado de "Ayuda y entrega" para saber más sobre este paso.
Esta tarea está relacionada con la II.3 en cuanto a los sistemas de representación axonométricos.
