Es muy importante que interpretes la información que proporcionan las gráficas que representan la posición que ocupa un móvil cuando se desplaza, así como su velocidad y su aceleración en función del tiempo.
3.5 Gráficas del movimiento
Caso práctico

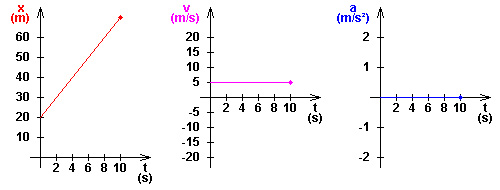

Observa las gráficas siguientes, en las que se representan la posición, la velocidad y la aceleración de un móvil desde que comienza a moverse (tiempo cero).
 |
| Elaborada utilizando el applet java de Walter Fendt |
Fíjate en que inicialmente se encuentra en x= 20 m. Cada vez se aleja más del origen, por lo que la velocidad es positiva. Como la gráfica x-t es una recta, el movimiento es con rapidez constante: en el mismo tiempo, se aleja lo mismo del origen.
La gráfica de la velocidad confirma la interpretación, ya que es de 5 m/s y siempre tiene ese valor. Por tanto, no hay aceleración, como se ve en la última gráfica.
