3. Elementos de un circuito neumático

Desde un punto de vista amplio del circuito neumático podemos clasificar los elementos que lo componen en:

  • Grupo de presión: generan la presión que se necesita en el circuito. El elemento principal es el compresor.
  • Elementos conductores del fluido: las redes de tuberías por las que circula el fluido.
  • Elementos de control: controlan, regulan y distribuyen el fluido neumático: las válvulas.
  • Elementos actuadores o receptores de la energía neumática, como los cilindros .

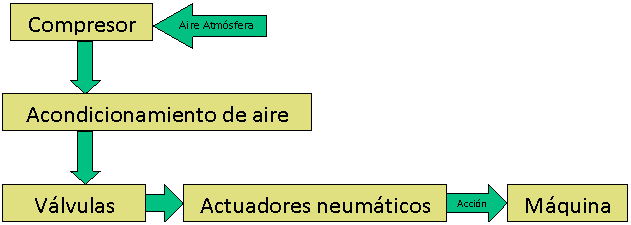

Podemos representar en forma de diagrama de bloques, nuestro elementos del circuito así:
