3.2. Válvulas

El caudal y presión del aire comprimido que circula por un circuito neumático debe ser controlado para el funcionamiento correcto del sistema. Del control, la distribución y regulación del aire comprimido se encargan las válvulas.

válvulas neumáticas
Válvulas neumáticas
Fotografía de automax en Direct Industry. Condiciones

Según su función las válvulas se clasifican en distribuidoras, de regulación y de control.



Válvulas distribuidoras

Estas válvulas son los componentes que determinan el camino que seguirá el aire en un circuito neumático.

Para representar las válvulas distribuidoras en los esquemas neumáticos se emplean símbolos. En ellos se distinguen:

  • Las vías, que son el número total de orificios de entrada y salida del aire a través de la válvula.
  • Las posiciones, son las que puede adoptar la válvula distribuidora para dirigir el flujo por una u otra vía, según necesidades de trabajo.
  • Los accionamientos, son los métodos por los que provocamos que la válvula esté en una u otra posición.

En la siguiente presentación podrás ver cómo se representan las válvulas distribuidoras:

Presentación de elaboración propia

Actividad

Para la representación de las válvulas se emplean cuadrados (uno por cada posición de trabajo de la válvula) donde se indican las vías que tienen. El nombre de la válvula se da como n.º vías/n.º posiciones. Una válvula 4/2 tiene 4 vías y 2 posiciones de trabajo.

Válvulas de regulación

Este grupo de válvulas van a impedir o dificultar el paso del flujo en uno u otro sentido por el circuito.

  • Las válvulas antirretorno obturan el paso de aire en una dirección, permitiendo la circulación libre en la dirección contraria.
  • Las válvulas reguladoras permiten regular la cantidad de aire que circula por ellas, desde un valor cero hasta el máximo. El caudal de aire que circula se indica en %.
  • Las válvulas antirretorno y reguladoras a la vez, están compuestas por dos ramas en paralelo. En una dirección del fluido se regula el caudal, y si el aire circula en sentido contrario se bloquea o permite el paso según esté orientada.

A continuación se representan los símbolos de estas válvulas:

Válvula antirretorno Válvula reguladora Válvula antirretorno y reguladora
Válvula antirretono
Imagen de IedaTecnología en Flickr.
Licencia CC

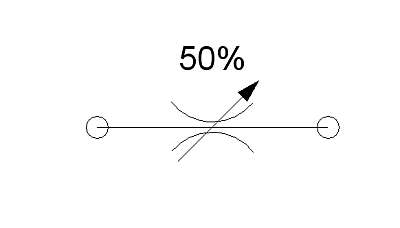

Válvula reguladora
Imagen de IedaTecnología en Flickr.
Licencia CC

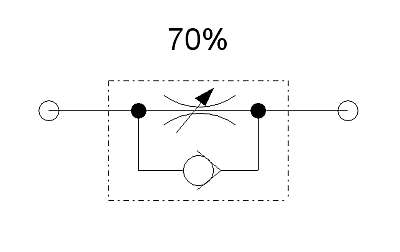

Válvula antirretono y reguladora
Imagen de IedaTecnología en Flickr.
Licencia CC

Válvulas de control

En este grupo de válvulas condicionan el flujo del aire, entre ellas tenemos:

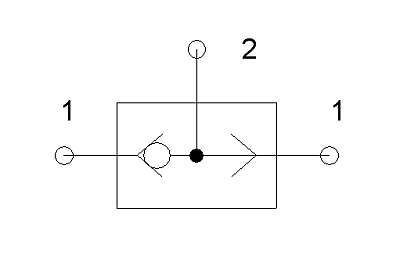

Válvula selectora de circuito (Válvula "O" )

Este tipo de válvulas tiene dos entradas y una salida. Cuando el aire comprimido llega a a algunas de las entradas (1), entoces la salida (2) tendrá presión.

Válvula de simultaneidad (Válvula "Y")

Este tipo de válvulas tiene dos entradas y una salida. Para que la salida (2) tenga presión el aire debe llegar a las dos entradas (1) simultaneamente.
Válvula selectora (OR) Válvula de simultaneidad (AND)
Imagen de IedaTecnología en Flickr. Licencia CC
Imagen de IedaTecnología en Flickr. Licencia CC

Reflexión

a) ¿Cómo se denominan las siguientes válvulas distribuidoras?

válvula 1 válvula 2
Válvula 1 Válvula 2

b) ¿Qué función tiene la válvula de la imagen?

válvula 3
