Vistas normalizadas: sistema diédrico

	1º de Bachillerato
	Tarea
	Individual
Dibujo Técnico I "Vistas normalizadas: sistema diédrico"

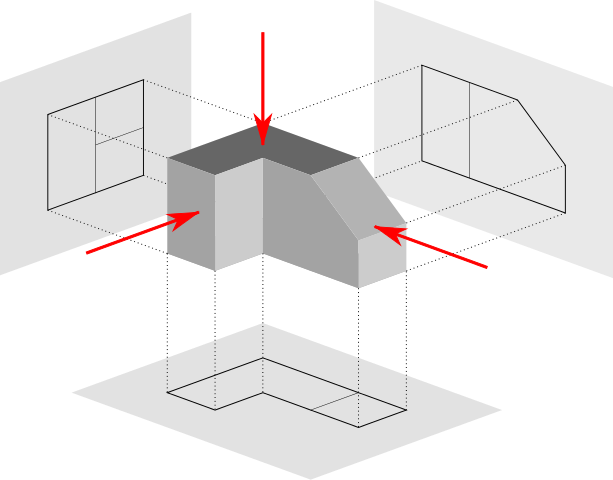

Vistas normalizadas: Sistema Europeo de representación

Imagen de Wikimedia Commons.  Licencia CC BY-SA 3.0



¿Cómo representamos en el plano del papel cuerpos tridimensionales?  Veremos en esta tarea que existen sistemas normalizados de representación de las vistas principales de cualquier cuerpo o pieza.

Con los prácticos tests y ejercicios  propuestos en esta tarea tratarás de reconocer e identificar las vistas diédricas de una pieza según su sistema de representación, europeo o americano, así como detectar errores de normalización a partir de su representación en perspectiva.





• Tema 1 de la unidad 5, para saber qué sistemas normalizados de representación hay y cómo son las vistas diédricas según el sistema.
