Descripción de la tarea
Los sistemas de normalización más empleados para dibujar las vistas diédricas de un objeto son los dos que has estudiado a lo largo de la unidad 5. Esta tarea va a consistir en poner en práctica tus conocimientos sobre la distinción de ambos sistemas, tu dominio sobre la normalización de las vistas de un sólido dependiendo del sistema que estés empleando.
En esta tarea te proponemos resolver 3 ejercicios: dos de ellos son tipo test y el tercero un ejercicio práctico.
En el apartado "Ayuda y entrega" tienes la plantilla que podrás descargar y que te servirá para resolver la tarea con más facilidad, pero ahora te explicaremos en qué consisten estos ejercicios.
Ejercicio 1
En el primer test verás algo parecido a lo siguiente:

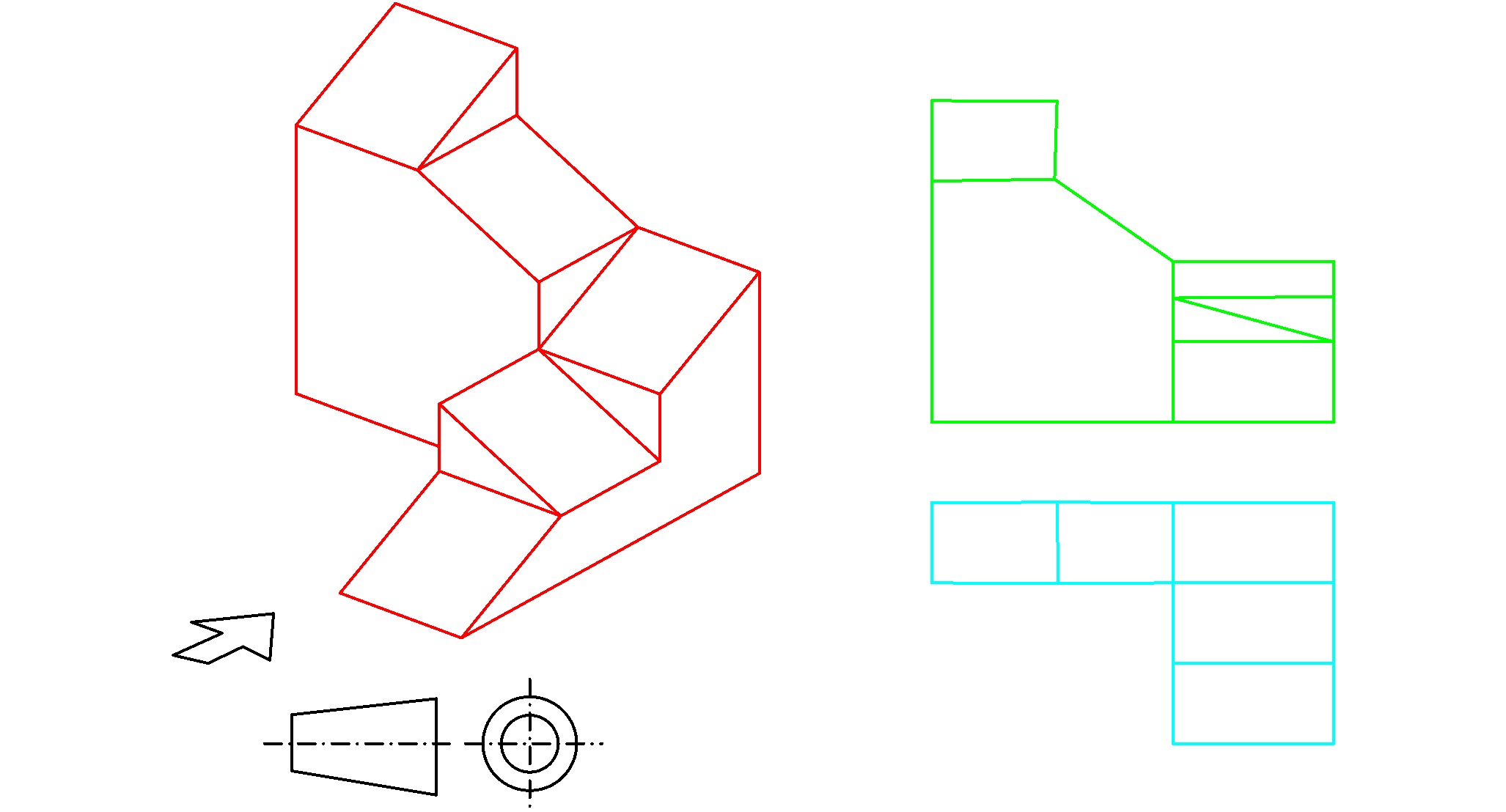

| Ejemplo de ejercicio |
 |
- El dibujo de la izquierda de color rojo representa un sólido. La flecha que ves junto a él te indica cual es su vista de alzado, y el símbolo que ves más abajo representa el sistema que estamos empleando.
- Lo primero es identificar ese símbolo y marcar con una "X" si se trata del símbolo que identifica al sistema europeo o al americano.
- Una vez identificado el sistema, te aconsejamos que abocetes en tu bloc de notas cómo serían las vistas de esa pieza según el sistema.
- Compara lo que has dibujado con las vistas (alzado y planta) que te damos, ¿crees que son correctas o incorrectas? Marca con una "X" lo que tú creas. Si nos hemos equivocado en las vistas que te hemos facilitado, marca la casilla que indica INCORRECTO, si las vistas que te damos están bien entonces señala la opción CORRECTO.
- En el caso de que haya alguna vista incorrecta explica por qué.
Ejercicio 2

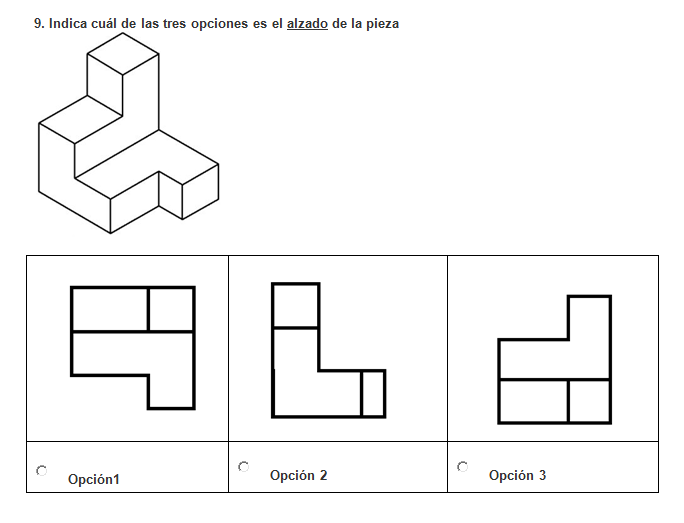

En el segundo test tratarás de identificar entre tres opciones posibles cuál es la vista correcta (alzado, planta o perfil) de la pieza. El test online de Educaplay que tienes en el apartado recursos te facilitará la tarea, ya que podrás practicar y corregirla antes de enviarla. Aquí tienes una muestra:
|
Ejemplo de ejercicio |
 |
Ejercicio 3

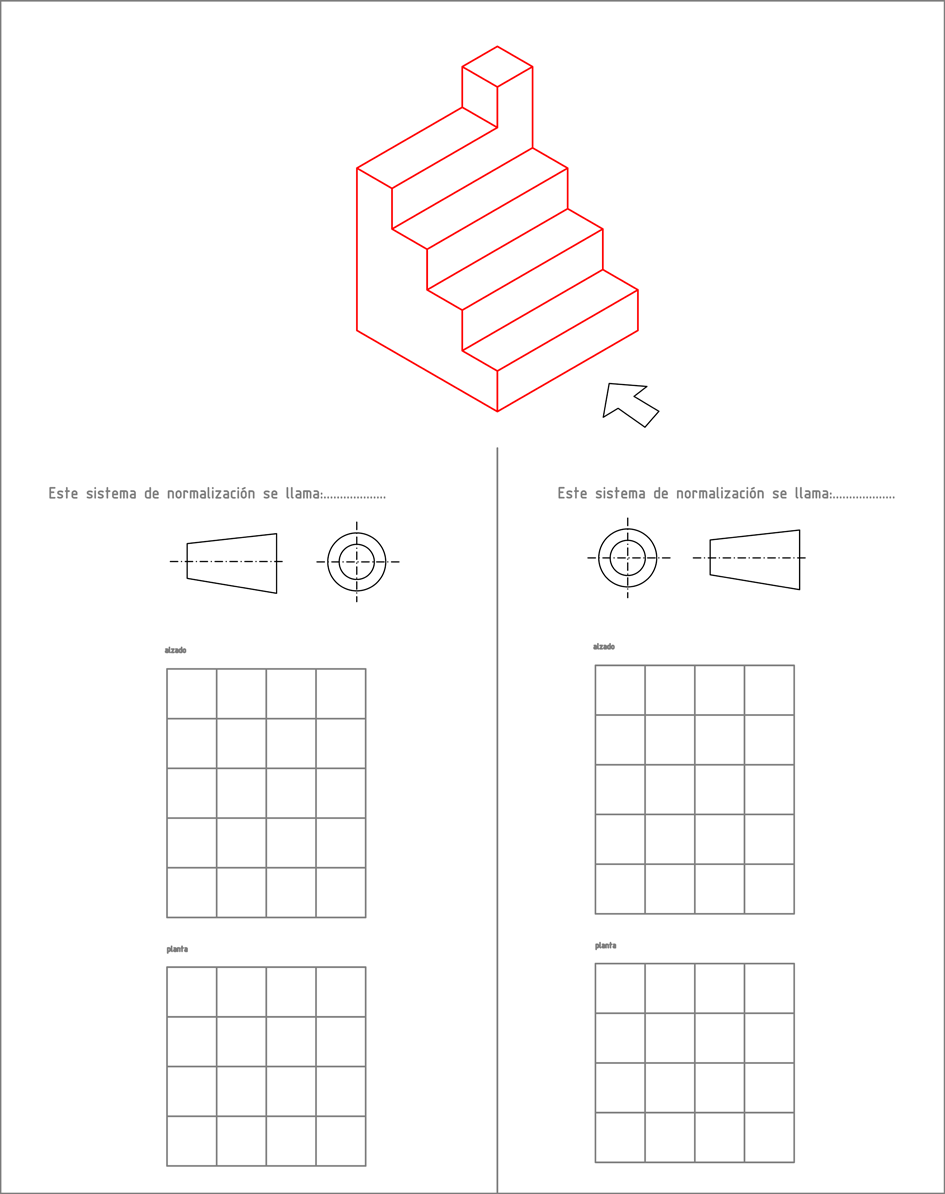

En el tercer ejercicio ya tendrás que dibujar (a lápiz o en el propio editor) la planta y el alzado de una pieza en los dos sistemas de normalización, uno en cada columna.
Si lo haces manualmente a lápiz, descarga e imprime la página en la que tienes que dibujar las vistas del sólido. Dibuja las vistas en dicho formato, escanea ese documento y guárdalo en una carpeta junto a los ejercicios 1 y 2. También puedes hacerlo fácilmente utilizando las herramientas de dibujo (línea) del editor de texto, así no necesitarías imprimirlo ni escanearlo (en el apartado de ayuda y entrega tienes algunas instrucciones), y de esta manera podrás enviar sólo la plantilla que te facilitamos en el apartado siguiente.
| Ejemplo |
 |
Es muy importante que sepas identificar bien los sistemas de normalización para saber cómo serán las vistas diédricas de un objeto. En las siguientes tareas tendrás que dibujar por tí mismo algunas piezas, por ello intenta practicar con los diferentes sólidos que te facilitamos en los materiales de la unidad 5.
