1.2. Trazado

Actividad

Recuerda que los centros de los arcos que configuran el óvalo están situados en sus ejes de simetría.

ÓVALO CONOCIDO EL EJE DE SIMETRÍA MAYOR ( primer método):



Vídeo de PdD alojado en Youtube
  • ÓVALO CONOCIDO EL EJE DE SIMETRÍA MAYOR ( segundo método):

Vídeo de PdD alojado en Youtube



ÓVALO CONOCIDO EL EJE DE SIMETRÍA MENOR:



Vídeo de PdD alojado en Youtube

 Ver como animación flash

ÓVALO CONOCIDOS LOS EJES DE SIMETRÍA:



Vídeo de Arturo Geometria alojado en Youtube



ÓVALO INSCRITO EN UN ROMBO: los ejes del óvalo están situados en las diagonales del rombo.



Vídeo de PddD alojado en Youtube



Objetivos

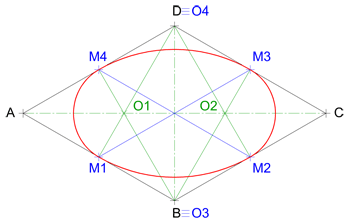

ÓVALO INSCRITO EN UN ROMBO (óvalo isométrico): los ángulos del rombo son isométricos (60º y 120º).

Es un caso especial de óvalo tangente a un rombo, su trazado se explica con detalle, paso a paso, en este documento pdf



Pre-conocimiento

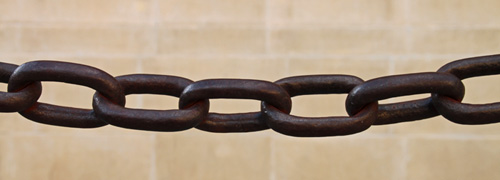

Cadenas de la Catedral de SevillaEl diseño de los eslabones de las cadenas generalmente está basado en el óvalo.

En la imagen de la izquierda tienes un ejemplo en las cadenas que rodean la Catedral de Sevilla.

Caso de estudio

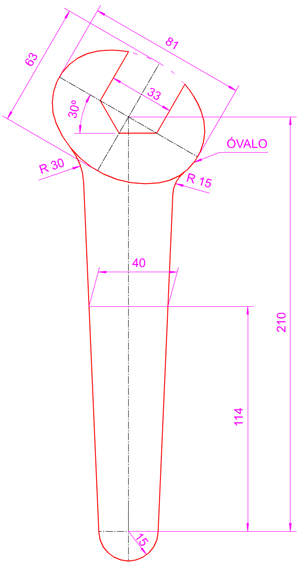

Dibuja a escala 1:1 la pieza representada en la imagen izquierda, dimensiones en milímetros, empleando los conceptos y procedimientos de la construcción de un óvalo conocidos los ejes de simetría mayor (81) y menor (63), así como los conceptos y procedimientos de tangencias y enlaces del tema anterior.
¿Necesitas ayuda para resolver este ejercicio?
