7. Elementos de protección

Las instalaciones eléctricas disponen de diversos elementos de seguridad para disminuir el riesgo de accidentes, como los causados por cortocircuitos, sobrecargas o contacto de personas o animales con elementos en tensión.

Un cortocircuito se produce por fallos en el aislante de los conductores, por contacto accidental entre conductores aéreos debidos a fuertes vientos o rotura de los apoyos.

Dado que un cortocircuito puede causar daños importantes en las instalaciones eléctricas e incluso incendios en edificios, las instalaciones están normalmente dotadas de fusibles, interruptores magnetotérmicos o diferenciales y tomas de tierra, a fin de proteger a las personas y las cosas.

Los elementos de seguridad más habituales son:

  • Fusible

Dispositivo, constituido por un filamento con bajo punto de fusión.

El fusible se intercala en un punto de una instalación eléctrica para que, por efecto Joule, se funda cuando la intensidad de corriente supere un determinado valor, ya sea por un cortocircuito o por un exceso de carga, que pudiera poner en peligro la integridad de la instalación con el subsiguiente peligro de incendio o destrucción de elementos.

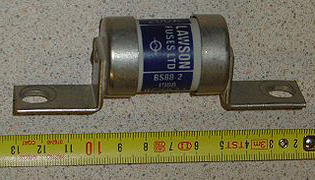

Fusible


Imagen de AKA en Wikimedia

Commons bajo licencia CC

Imagen de Matanya en Wikimedia

Commons bajo licencia CC
  • Magnetotérmico

    Imagen de A. Quisi en ITE

    bajo licencia CC
    Interruptor magnetotérmico (PIA)

Dispositivo empleado para proteger los circuitos eléctricos de sobrecargas y cortocircuitos, en sustitución de los fusibles.

Una vez que actúan debido a una sobrecarga o un cortocircuito, se pueden rearmar sin necesidad de sustituirlos como ocurre con los fusibles. Cuando desconectan el circuito.

  • Interruptor diferencial:

Dispositivo electromecánico que se conecta en las instalaciones eléctricas para proteger a las personas de posibles derivaciones debidas a falta de aislamiento entre los conductores activos y tierra de los aparatos. El diferencial corta el suministro de corriente cuando existe una derivación de corriente a tierra, que de pasar a través de un cuerpo humano podría tener fatales consecuencias.

La siguiente animación te muestra con más detalle el funcionamiento de un diferencial.
Infografía de Consumer bajo licencia educativa
  •

    Imagen de C.Keane en Wikimedia

    Commons bajo licencia CC
    Toma de tierra

Se emplea en las instalaciones eléctricas para evitar el paso de corriente al usuario por un fallo del aislamiento de los conductores activos.  La puesta a tierra es un camino que ofrece muy poca resistencia a cualquier corriente de fuga para que cierre el circuito "a tierra" en lugar de pasar a través del usuario.

Consiste en una pieza metálica enterrada en una mezcla especial de tierra y conectada a la instalación eléctrica a través de un cable. En todas las instalaciones interiores el cable de tierra se identifica por ser de color verde y amarillo y a él se deben conectar todos los elementos metálicos de los componentes eléctricos.
