2.3. Pliegues

Son ondulaciones producidas por esfuerzos compresivos.

Elementos de un pliegue

Para definir los elementos de un pliegue vamos a partir de un estrato no deformado (capa horizontal) y vamos a considerarlo como un plano. Al plegarse se transforma en una superficie curva más o menos regular, que en cada punto presenta un grado de curvatura. Sobre él vamos a situar los distintos elementos:

- Flancos. Las partes de un pliegue a un lado y otro de la charnela reciben el nombre de flancos.

- Plano axial. Plano que contiene todas las líneas de charnela y corta el pliegue en sus dos flancos.

- Charnela es el lugar donde se produce la curvatura del pliegue. El corte de la charnela con el plano axial define el eje de pliegue.

Tipos de pliegues

Podemos distinguir distintas divisiones atendiendo a distintos criterios:

* Dependiendo de la convexidad del pliegue distinguimos entre:

• Anticlinal. Presenta la convexidad hacia arriba.
• Sinclinal. Presenta convexidad hacia abajo.

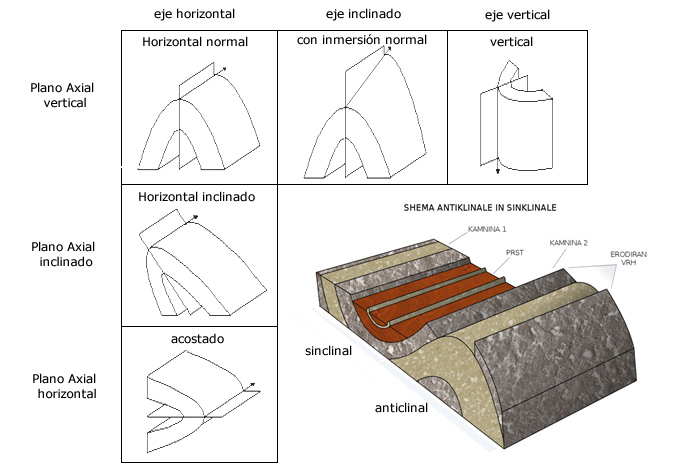

* Dependiendo de la orientación del plano axial y el eje del pliegue distinguimos distintos tipos. Por ejemplo, un pliegue horizontal inclinado se caracteriza por tener un eje horizontal y una plano axial inclinado.

Dibujo de antinclinal-sinclinal bajo licencia Creative Commons, autor: Tcie

 Asociación de pliegues

Los pliegues aparecen en forma de tren de ondas, todos ellos con características similares. En esta secuencia de pliegues se suceden los anticlinales y sinclinales..

Cuando los planos axiales de varios pliegues se abren "en abanico", convergen hacia abajo, forman una asociación conocida como anticlinorio. Por el contrario un sinclinorio estaría formado por la asociación de pliegues cuyos planos axiales convergen hacia arriba.
