Descripción de la tarea

1. En primer lugar vas a realizar un test de 15 preguntas sobre conceptos básicos y elementos de neumática e hidráulica. Una vez solucionado, traslada las respuestas correctas a la plantilla de la tarea.

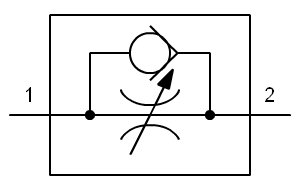

2. Símbolos. A continuación se muestra una tabla en las que aparecen 10 símbolos que se usan en los diseños de los circuitos neumáticos. Identifica los símbolos de las mismas siguiendo el ejemplo que se muestra resuelto:

Fuente de presión

3. Circuitos. Dados los dos circuitos neumáticos siguientes,

• indica qué elementos los forman,
• describe cómo es su funcionamiento.

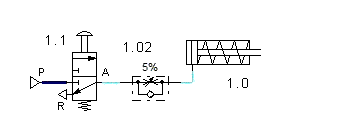

a. Mando simultáneo de un cilindro de simple efecto en serie.	b. Regulador de velocidad de un cilindro de simple efecto al avance.

4. Diseño de un circuito neumático. Vamos a usar el simulador FluidSim, que te podrás descargar en la Ayuda para la tarea, para diseñar un circuito de mando de un cilindro de simple efecto desde dos puntos. Visualiza el siguiente video donde se explica cómo se realiza el diseño:

a) El circuito a diseñar es el que se explica en el video que acabas de visualizar. Una vez diseñado coloca una captura de pantalla del mismo con tu nombre incluido en la misma en el espacio destinado en la plantilla de la tarea.

b) Realiza otro diseño alternativo, usando los elementos que creas necesarios, que cumpla la misma función que el anterior utilizando Fluidsim. Coloca la captura de pantalla del mismo, con tu nombre incluido, en el espacio destinado en la plantilla de la tarea.

La resolución de esta tarea te puede ayudar a resolver la tarea global.
