Perspectivas isométrica y caballera
|
|
|
2º de Bachillerato
|
|
Tarea |
|
Individual
|
|
Dibujo Técnico II
"Perspectivas isométrica y caballera" |
|

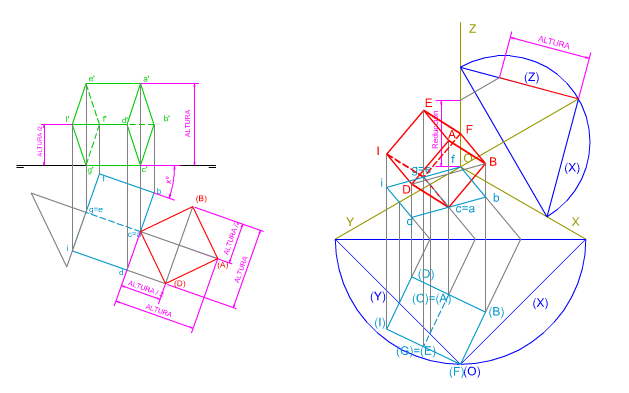

En la figura de arriba hemos pasado un hexaedro o cubo, apoyado en el "suelo" (plano XY) sobre una de sus aristas, desde sus proyecciones diédricas hasta su perspectiva isométrica.
El objetivo de la tarea es aprender a representar estas superficies poliédricas sencillas en el sistema isométrico y en perspectiva caballera.
En este caso te recomendamos revisar estos contenidos: Tema 1 y Tema 2 de la Unidad 5, sobre "Isométrica" y "Caballera" respectivamente.
