Descripción de la tarea

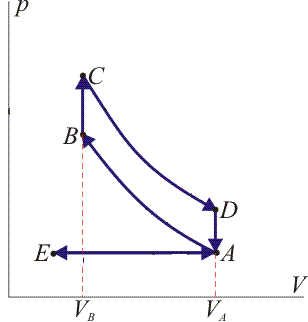

1. Un ciclo Otto es una aproximación teórica al comportamiento de un motor de encendido por bujía o de explosión. Se representa en un diagrama p-V como en la figura adjunta.

Responde a las siguientes cuestiones:

a) Explica las 4 fases del ciclo indicando qué sucede con la presión, el volumen y la temperatura en cada una de ellas.

b) Si V_A= 1,2 L y V_B = 0,1 L, calcula la cilindrada (en cm³) y la relación de compresión del motor.



2. Un automóvil presenta los siguientes datos técnicos:

• Diámetro x carrera: 82,4 x 92,8 mm.
• Potencia máxima = 110 kW a 6000 r.p.m.
• Par máximo: 180,32 N·m a 4600 r.p.m.

Se pide:

a) La cilindrada, medida en cm³, sabiendo que tiene 4 cilindros.

b) El par motor al régimen de potencia máxima, medido en N·m.



3. Un motor de una motocicleta de 125 cm³ tiene una carrera de 54,5 mm y presenta una relación de compresión de 12:1.  La potencia máxima que alcanza es de 11040 W y lo hace a 10000 r.p.m.  Se pide:

a) El diámetro del cilindro.

b) Volumen de la cámara de combustión.

c) Par que proporciona a la potencia máxima.

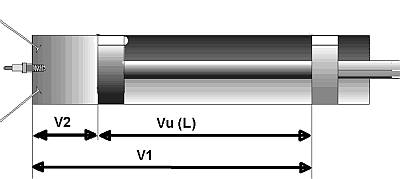

4. En un motor de cuatro tiempos y de 4 cilindros el volumen de un cilindro cuando se encuentra en el P.M.I. (V1) es de 600 cm³, la carrera del cilindro es de 90 mm y su diámetro de 70 mm. Se pide:

a) Volumen de la mezcla aspirada para un cilindro, o volumen V1.

b) Volumen de la cámara de combustión (V2).

c) Relación de compresión.



5. Según los datos del fabricante, el motor Citroën Xsara tiene las siguientes características:

• Nº cilindros: 4
• Calibre o diámetro del cilindro 86 mm
• Carrera: 86 mm
• Relación de compresión: 10,4:1

Calcula:

a) La cilindrada de un cilindro.

b) Volumen total del cilindro (V1)

c) La cilindrada del motor





Como siempre, puedes descargarte esta plantilla para hacer y enviar los ejercicios a tu profesor o profesora.

Recuerda que si escribes sobre esta plantilla en un color (azul, por ejemplo) diferente al del enunciado facilitarás su corrección. Si tienes dificultad para escribir las expresiones matemáticas o dibujar las gráficas, puedes hacerlo a mano, escanearlo o fotografiarlo, y después insertar la imagen en la plantilla.

No olvides nombrar el archivo que entregues con tus datos en la siguiente forma:

Apellido1_Apellido2_Nombre_PAC_TI_Tarea_II_03 (Sin tildes)
