3.1. Generalidades

La norma UNE 1032-82, coincidente con la ISO 128-82, establece los principios generales que se han de seguir para una correcta representación, en los dibujos técnicos, de una pieza: vistas, líneas, vistas, cortes y secciones.
Cada sector puede establecer reglas suplementarias, siempre y cuando no contradigan a los principios generales de esta norma.

Las vistas

Para representar una pieza proyectaremos ortogonalmente (proyección cilíndrica ortogonal) sobre los seis planos del cubo o prisma, obteniendo sus vistas.
En el apartado anterior veíamos que una pieza inscrita en un cubo o prisma se podía proyectar sobre los seis planos de proyección, por tanto tendremos seis vistas o proyecciones que se denominan:

• Vista frontal o alzado.
• Vista superior o planta.
• Vista lateral izquierda.
• Vista lateral derecha.
• Vista inferior.
• Vista posterior.

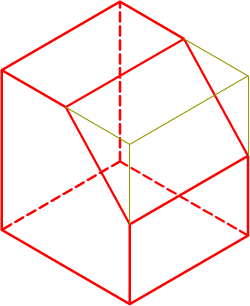

La pieza de la imagen superior está inscrita en un prisma, si nos situamos, ortogonalmente, frente a cada una de sus caras, obtendremos sus seis vistas.

En la siguiente animación puedes ver las seis vistas diédricas normalizadas de la pieza anterior.

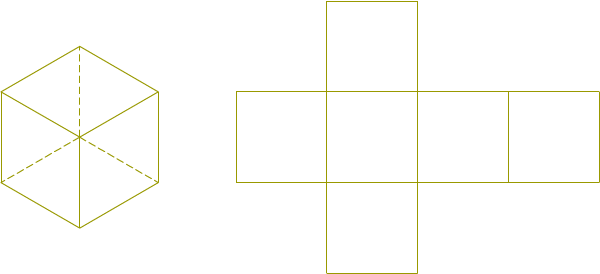

Las seis caras del cubo de proyección, y sus vistas principales están dispuestas en planos no coincidentes, con lo cual es preciso buscar una forma de llevarlos todos a un mismo plano.
Como el alzado es la vista principal se considera que está situado en el plano de proyección vertical, por tanto, sólo tenemos que hacer coincidir las cinco caras restantes del cubo en dicho plano.
En la imagen superior puedes ver cómo quedan dispuestas las seis caras del cubo de proyección sobre el plano vertical de proyección.
