Descripción de la tarea



La tarea consiste en resolver los cuatro ejercicios siguientes:

1. La siguiente imagen muestra un esquema de un motor eléctrico de corriente continua:

Responde a las siguientes preguntas:

1. 1. ¿Es un motor de excitación serie o paralelo? Razona la respuesta.
   2. Si la tensión en bornes vale U = 220 V, la intensidad I = 11 A y las resistencias de excitación R_ex = 0,9 Ω y del inducido R_i= 0,6 Ω, calcula la fuerza contraelectromotriz (E´) del motor.
   3. Con los datos anteriores, ¿cuánto vale la potencia absorbida de la línea?
   4. ¿Y el valor de las pérdidas por efecto Joule?

2. La siguiente imagen muestra un esquema de un motor eléctrico de corriente continua:

Imagen de elaboración propia

Contesta a las siguientes preguntas:

1. 1. ¿Es un motor de excitación serie o paralelo?
   2. Calcula el valor de la fuerza contraelectromotriz del motor, sabiendo que la tensión U = 600 V, R_i = 0,1 Ω, R_ex = 600 Ω, la intensidad I_i=137 A y la I_ex = 1 A.
   3. ¿Cuánto valdría la potencia absorbida de la línea teniendo en cuenta los datos del apartado anterior?

3. La potencia útil de un motor eléctrico es de 4 kW y el rendimiento del 80%.  Sabemos que consume una corriente de 8 A y que las pérdidas de potencia en el hierro más las mecánicas tienen un valor igual a la mitad de la pérdida de potencia en el cobre.  A partir de estos datos, calcula:

1. 1. El valor de la potencia absorbida por el motor eléctrico (medida en W)
   2. El valor del voltaje que tiene conectado el motor (medido en V)
   3. La potencia perdida (medida en W)
   4. La potencia perdida en el cobre (medida en W)

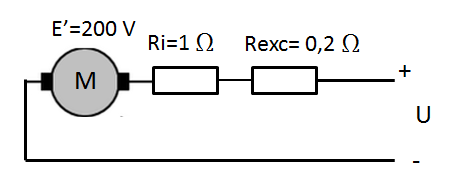

4. Un motor eléctrico serie de corriente continua de 5000 W tiene una resistencia del inductor R_exc = 0,2 Ω, una resistencia del inducido de 1 Ω, una corriente del inducido de I = 25 A y su fuerza contraelectromotriz es E’= 200 V, según se muestra en su circuito equivalente:

Imagen de elaboración propia

En función de estos datos, responde a las siguientes cuestiones:

1. 1. ¿Cuál es la tensión U a la que está sometido el motor?
   2. Calcula la potencia que absorbe el motor de la línea (medida en W)
   3. Calcula el rendimiento del motor (expresa el rendimiento en %)



Como siempre, puedes descargarte esta plantilla para hacer y enviar los ejercicios a tu profesor o profesora.

Recuerda que si escribes sobre esta plantilla en un color (azul, por ejemplo) diferente al del enunciado facilitarás su corrección. Si tienes dificultad para escribir las expresiones matemáticas o dibujar las gráficas, puedes hacerlo a mano, escanearlo o fotografiarlo, y después insertar la imagen en la plantilla.

No olvides nombrar el archivo que entregues con tus datos en la siguiente forma:

Apellido1_Apellido2_Nombre_PAC_TI_Tarea_II_05 (Sin tildes)
