Descripción de la tarea
Para abordar esta tarea vas a realizar 2 ejercicios:
- En el ejercicio 1 vas a repasar las reglas básicas sobre normalización que ya estudiaste en Dibujo Técnico de 1º de Bachillerato. Es importante que las domines para abordar con éxito esta unidad.
- Para afianzar los conocimientos de la unidad 6 vas a realizar el ejercicio 2 consistente en 2 láminas relacionadas con las secciones, roturas y cortes sobre una pieza tridimensional.
Haz clic en cada pestaña para saber qué debes realizar en cada propuesta:
Ejercicio 1
Para abordar con éxito la normalización es necesario que refresques los conceptos básicos sobre este tema que viste en 1º de Bachillerato. No olvides dirigirte al apartado "Consultas y ayuda" donde encontrarás enlaces que te llevarán a los materiales de esta materia de 1º.
Vas a realizar dos láminas muy prácticas en las que deberás responder a una serie de preguntas e identificar las formas correctas de acotación que se proponen.
Descarga las 2 láminas aquí. Imprímela y responde a lo que se te pregunta.
Esto es lo que encontrarás en las láminas:
Cuando lo tengas todo terminado escanea la lámina (en formato imagen o en PDF mejor) y guárdala en una carpetade tu ordenador. En caso de no disponer de escáner y tener que fotografiar las láminas, debes intentar que se vean con claridad, sin deformaciones ópticas que impidan ver los trazados auxiliares. Para ello debes asegurarte de fotografiar desde el centro de la hoja, perpendicular a la misma y que el resultado sea legible.
En dicha carpeta guardarás el resto de ejercicios para su entrega.
Ejercicio 2

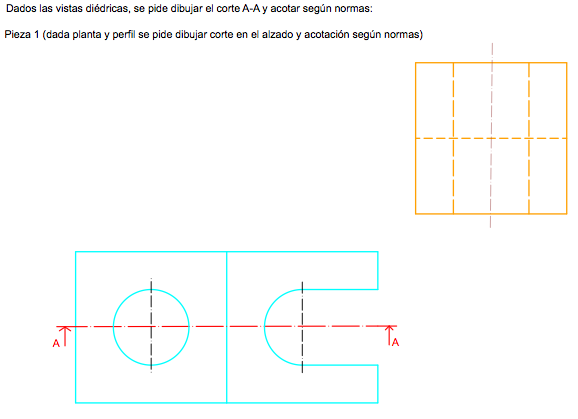

¿Sabes qué diferencias existen entre hacer una sección, una rotura o un corte? Conocer estos conceptos te será muy útil para poder representar piezas complejas en dibujo técnico. En este ejercicio vas a realizar dos láminas. En una de ellas tendrás que responder a una serie de preguntas. En la otra practicarás a través de varias actividades, con el dibujo de un corte y acotación una pieza. Ejemplo de tipo de ejercicio que encontrarás en la lámina:
Imagen de elaboración propia
Descarga las 2 láminas aquí. Imprímela y responde a lo que se pide. En las actividades donde has tenido que realizar trazados, repasa las soluciones a rotulador pero no borres ninguna línea.
Esto es lo que encontrarás en las láminas:
Cuando lo tengas todo terminado escanea la lámina (en formato imagen o en PDF mejor) y guárdala en la carpeta donde tenías el ejercicio 1. En caso de no disponer de escáner y tener que fotografiar las láminas, debes intentar que se vean con claridad, sin deformaciones ópticas que impidan ver los trazados auxiliares. Para ello debes asegurarte de fotografiar desde el centro de la hoja, perpendicular a la misma y que el resultado sea legible.
Si tienes problema para su descarga usa la opción: clic con el botón derecho del ratón sobre el enlace y en el cuadro de menú que se te abre elige la opción GUARDAR ENLACE COMO... así podrás guardarlo en cualquier parte de tu ordenador.
Imagen de elaboración propia
Una vez terminados los dos ejercicios, guardados en una misma carpeta, comprímela para enviar dicho archivo (ZIP o RAR) a tu profesor/a. Recuerda los archivos que debe contener la carpeta:
1- Las 2 láminas escaneadas del ejercicio 1 (en formato imagen o, mejor en PDF). En caso de no disponer de escáner y tener que fotografiar la lámina, debes intentar que se vea con claridad, sin deformaciones ópticas que impidan ver los trazados auxiliares. Para ello debes asegurarte de fotografiar desde el centro de la hoja, perpendicular a la misma y que el resultado sea legible.
2- Las 2 láminas escaneadas del ejercicio 2 (en formato imagen o, mejor en PDF).
El archivo debes guardarlo y enviarlo con el nombre: Apellido1_Apellido2_Nombre_DT2_U6_Practica_6_1_v01, sin utilizar tildes ni letra "ñ".
En caso de que tengas que hacer un reenvío (debido a una corrección hecha por tu profesor/a o cualquier otra cuestión) deberás sustituir el valor v01 (parte final de la nomenclatura del archivo que significa "versión") por v02. Si aun después de enviar esa segunda versión, necesitaras hacer otro envío de nuevo, sustituirías el v02 por v03. Para más reenvíos tendrás que contactar con tu profesor/a.
