Descripción de la tarea

En esta tarea vas a usar las herramientas tradicionales de dibujo (regla, escuadra y cartabón) y el programa Qcad. Con ambos métodos vas a resolver una misma propuesta:  realizar un plano técnico de la planta de  tu propia casa. De esta forma podrás valorar  las  ventajas e inconvenientes de dibujar de una u otra forma.

Haz clic en cada pestaña para saber qué debes realizar en cada propuesta:

Parte 1. Con lo útiles del dibujo realizar un croquis de la planta de tu casa

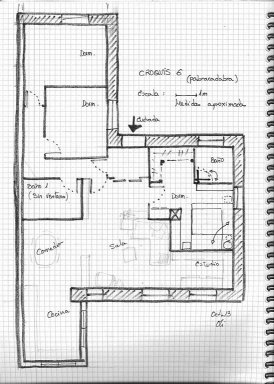

Vas a realizar un croquis a mano alzada  de la planta de tu casa o piso. Usa -aunque sea a mano alzada-  la simbología y nomenclatura técnica para ventanas, puertas, sanitarios, etc. propia de este tipo de planos . Acota igualmente a mano alzada con un color distintivo ( rojo, por ejemplo) dicho croquis. Usa una hoja cuadriculada o milimetrada ( puedes descargar  e imprimir esta plantilla)  para que te sea más fácil. En el apartado de ayuda dispones de algunos recursos útiles y consejos para realizar esta actividad .

Parte 2.  Dibujar  el plano  de tu casa  con  las plantillas de dibujo a partir del croquis

A partir del croquis anterior, descarga e  imprime  la siguiente lámina PDF (pdf - 150.1 KB). y dibuja en ella el mismo plano de tu propia casa   pero ya con  las plantillas de dibujo y con el  mayor rigor técnico posible. Puedes hacer el dibujo en una lamina A4 o A3.  Indica la escala de tu dibujo en el espacio indicado.

Elaboración propia

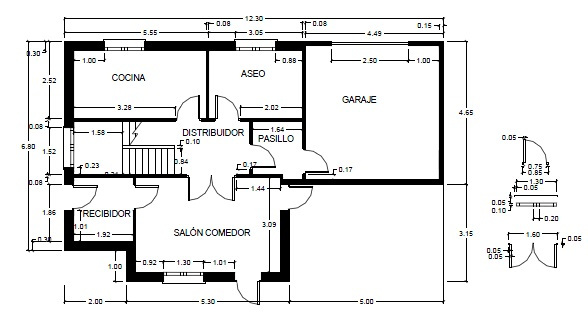

Parte 3.  Dibujar  el plano  acotado de tu casa en Qcad

Si quieres bordar con la máxima nota esta tarea,  puedes realizar el mismo ejercicio anterior pero en este caso usando el programa Qcad, aunque puedes entregar la tarea sin esta parte si le ves mucha complejidad. En los contenidos de los temas de consulta dispones de toda la información para acometer este ejercicio

Imagen de elaboración propia

Cuando lo tengas todo terminado guarda el archivo dxf y haz una exportación a PDF de tu trabajo.

Una vez terminados todos los ejercicios, guardados en una misma carpeta, comprímela para enviar dicho archivo (ZIP o RAR) a tu profesor/a. Recuerda los archivos que debe contener la carpeta:

1- La lámina escaneada del dibujo realizado a lápiz y rotulado (en formato imagen o, mejor en PDF). En caso de no disponer de escáner y tener que fotografiar la lámina, debes intentar que se vea con claridad, sin deformaciones ópticas que impidan ver los trazados auxiliares. Para ello debes asegurarte de fotografiar desde el centro de la hoja, perpendicular a la misma y que el resultado sea legible.

2- Archivo en Qcad. Deberás enviar el archivo fuente de lo realizado en Qcad (de extensión dxf).

El archivo debes guardarlo y enviarlo con el nombre: Apellido1_Apellido2_Nombre_DT1_U5_Tarea_01_v01, sin utilizar tildes ni letra "ñ".

En caso de que tengas que hacer un reenvío (debido a una corrección hecha por tu profesor/a o cualquier otra cuestión) deberás sustituir el valor v01 (parte final de la nomenclatura del archivo que significa "versión") por v02. Si aun después de enviar esa segunda versión, necesitaras hacer otro envío de nuevo, sustituirías el v02 por v03.
