2. Contadores

Sirven para contar pulsos cíclicamente, habitualmente en binario natural, hacia delante (contadores), o hacia atrás (descontadores).

En el sentido más elemental, los contadores son sistemas de memoria que recuerdan cuántos pulsos de reloj han sido aplicados en la entrada. Se produce un nuevo conteo cada n ciclos de reloj.

Existen dos tipos.

• Síncronos: todos los biestables comparten la misma señal de reloj.
• Asíncronos: cuando no son síncronos



Se construyen a partir de biestables de tipo T. Cada biestable cambia cuando el anterior pasa de 1 a 0 y el primero lo hace con cada pulso que le llega.

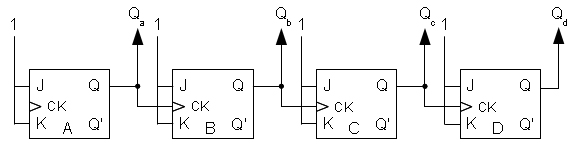

Contador asíncrono.

Elaboración propia

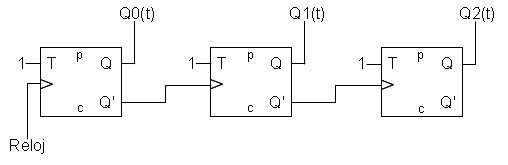

Contador asincrono natural de 3 bits

Elaboración propia

Un ejemplo de la utilización de los contadores es el reloj digital.

Vídeo de aitopes alojado en Youtube

En el segundero de LED se utilizan los circuitos 74LS164N, que es un registro de desplazamiento de 8 bits.

El circuito utiliza 8 registros 74LS164N, es decir 8*8 =64 salidas. Como son 60 segundos, sobran 4 salidas que están libres en el circuito.
