Descripción de la tarea
Es importante que conozcas las ventajas del uso de un programa CAD para el dibujo de formas técnicas: rapidez de ejecución, fácil y sencilla rectificación del dibujo, precisión, flexibilidad para hacer muchas variaciones y diversas versiones en varios archivos, etc.
Para que comprendas esto te proponemos que realices en Qcad un dibujo que ya desarrollaste con lápiz, reglas y compás. Este dibujo será el del corte que hiciste en la tarea anterior. Podrás observar lo fácil que es realizarlo con Qcad.
![]() |
Imagen de elaboración propia
Descarga el archivo dxf en el que encontrarás la base del dibujo sobre el que realizar el trazado aquí. A continuación sigue estos pasos:
1- Crea una nueva capa, llámala: lineasauxiliares. El color de las líneas será azul cian. El grosor será 0.25mm (ISO). Tipo de linea continua. Aquí harás todas las circunferencias y rectas del trazado para hacer el dibujo.

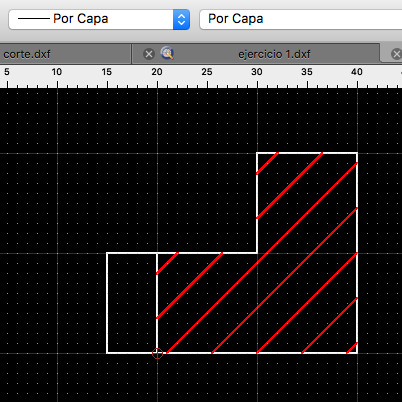

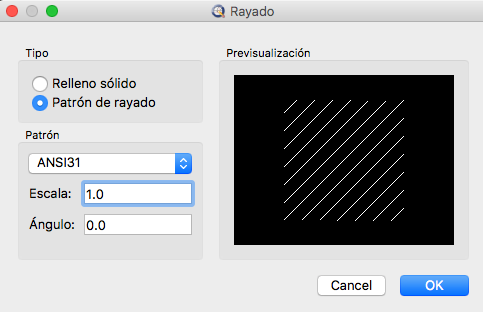

2- Crea otra capa llamada: corte. El color de las lineas será rojo, grosor 0.50mm (ISO) y línea continua. Aquí contornearás la solución del dibujo. No olvides hacerle el rayado. Para ello aquí tienes una imagen de un rayado y el tipo de relleno que se ha usado:
![]() |
![]() |
Imagen de elaboración propia
3- Una vez realizado el dibujo guarda el archivo dxf en una carpeta de tu ordenador.
6- Exporta el dibujo a imagen o PDF. Para exportar a imagen debes seguir la ruta Archivo--->Exportar a mapa de bits... Si quieres guardarlo en PDF sigue la ruta Archivo --->Exportar PDF. En el apartado de "Contenidos y ayuda" tienes referencias a contenidos de la materia en 1º donde se explica cómo hacer el PDF. Guarda estos ficheros en la misma carpeta donde tenías el dxf.
7- Comprime la carpeta con el archivo dxf y la imagen o PDF y envíasela a tu profesor/a.
Una vez terminado el ejercicio, guardado el dxf y la imagen o PDF, comprime la carpeta y envíalo a tu profesor/a.
El archivo debes guardarlo y enviarlo con el nombre: Apellido1_Apellido2_Nombre_DT2_U6_Tarea_6_3_v01, sin utilizar tildes ni letra "ñ".
En caso de que tengas que hacer un reenvío (debido a una corrección hecha por tu profesor/a o cualquier otra cuestión) deberás sustituir el valor v01 (parte final de la nomenclatura del archivo que significa "versión") por v02. Si aun después de enviar esa segunda versión, necesitaras hacer otro envío de nuevo, sustituirías el v02 por v03. Para más reenvíos tendrás que contactar con tu profesor/a.
