2. Actuadores neumáticos.

Hay dos tipos de actuadores, los que producen movimiento lineal (cilindros) y los que producen movimiento rotativo (motores). La energía inherente al aire comprimido alimenta a los actuadores neumáticos donde se transforma en movimientos de vaivén, en los cilindros, o en movimiento de giro en los motores.

Descripción y composición de un actuador neumático



Actividad

En los Actuadores lineales encontramos dos tipos fundamentales:

  • Cilindro de simple efecto: sólo pueden efectuar trabajo en una dirección
  • Cilindro de doble efecto: efectúan trabajo en ambas direcciones

Constructivamente hay diferentes formas de realizar cilindros de simple efecto, buscando la mejor para la función que van a realizar.

Vamos a explicar varios tipos de cilindros resaltando los más habituales.

Actividad

Cilindro de simple efecto de émbolo

El vástago puede estar replegado o extendido inicialmente, tienen un resorte de recuperación de posición, al suministrarle aire comprimido el émbolo modifica su posición y cuando se purga el aire, el muelle recupera la posición inicial del émbolo. Debido a la longitud del muelle se utilizan cilindros de simple efecto con carreras de hasta 100 mm.



Estos cilindros sólo pueden efectuar trabajo en una dirección, el que realiza el aire comprimido, mientras que el movimiento debido al muelle solamente sirve para recuperar la posición inicial, por ello es apropiado para tensar, expulsar, introducir, sujetar, etc.



Actividad

Cilindro de doble efecto

Recibe aire comprimido por una cámara, purgándose el lado contrario, con lo que el vástago cambia de posición. Cuando el aire cambia de dirección y se intercambian las cámaras de llenado y de evacuación el vástago recupera la posición primitiva.



La fuerza del émbolo es mayor en el avance que en el retroceso debido a la mayor sección sobre la que presiona el aire, ya que en la otra cámara se tiene que descontar la superficie del vástago.

Estos cilindros pueden desarrollar trabajo en las dos direcciones y además pueden presentar carreras significativamente mayores a las de los cilindros de simple efecto



Para saber más

Cilindro giratorio

Con este tipo de cilindro (Imagen 38) pueden obtenerse movimientos de hasta 300º, tienen poca capacidad para desarrollar trabajo, son muy poco empleados debido a que presentan poca estanqueidad.



Existe otro tipo de estos cilindros en los que el vástago esta diseñado como cremallera que engrana con una rueda dentada, así se consigue desarrollar más trabajo. Este tipo de cilindros son utilizados para doblado de tubos, accionamiento de compuertas, volteo de piezas,…



Cilindro telescópico



Está formado por los tubos cilíndricos y vástago de émbolo. En el avance sale primero el émbolo interior, siguiendo desde dentro hacia fuera los siguientes vástagos. La fuerza a desarrollar está determinada por la superficie del émbolo menor. Son empleados donde se necesitan importantes longitudes de elevación con una base cilíndrica de reducidas dimensiones, por ejemplo en plataformas elevadoras, presentan problemas de pandeo.







Cilindro de doble vástago

Tienen vástagos en ambos lados, en este caso la fuerza que desarrollan en ambas direcciones es la misma, además son capaces de soportar ligeros esfuerzos laterales.









Caso de estudio

Visualiza el vídeo Multimedia 03. Tras verlo, intenta responder las cuestiones siguientes.
En torno al segundo 50 del vídeo nos dicen las especificaciones que identifican a un cilindro neumático. ¿Cuáles son? ¿entre qué valores se encuentran?
En un Cilindro de Doble Efecto ¿la fuerza de avance es igual que la de retroceso? ¿Por qué?
El diámetro de un cilindro ¿afecta a la cantidad de fuerza que puede desarrollar?

Los cilindros de doble efecto con amortiguación de final de carrera ¿qué permiten regular estos cilindros?

Actividad

Actuadores de movimiento rotativo

Los actuadores de movimiento rotativo (motores), se usan menos que los lineales ya que en general los motores eléctricos hacen esta función de forma más eficaz. A pesar de esto en determinadas situaciones (de exigencia de más limpieza o de peligrosidad por peligro de explosión, etc.) también son utilizados en muchos procesos productivos.

Motor de émbolo radial

Imagen 23. www.sapiens.itgo.com. ©
Por medio de cilindros de movimiento alternativo, el aire comprimido acciona a través de una excéntrica o de una biela el cigüeñal del motor, su potencia depende de la presión de alimentación, del número de émbolos y de la superficie y la velocidad de movimiento de estos.

Motor de aletas

Imagen 24. www.sapiens.itgo.com. ©

Consta de un rotor excéntrico provisto de unas ranuras homogéneamente repartidas, en ellas se deslizan unas aletas abatibles que son empujadas contra la pared interior del motor. Estos motores tienen una gama de velocidad de entre 3000 y 9000 r.p.m. para potencias de hasta 25 cv.













Turbomotores

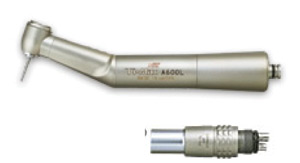

Imagen 25. ravagnanidental. ©

Son los que arrastran los tornos de los dentistas, tiene una gama de velocidad muy fácilmente regulable de hasta 500000 r.p.m.
