2.1. Tetraedro



Perspectiva Caballera, Tetraedro
La perspectiva caballera del tetraedro no presenta dificultad alguna, salvo la determinación de su altura.

Podemos aplicar lo aprendido en su representación para obtener la perspectiva caballera de las pirámides regulares.

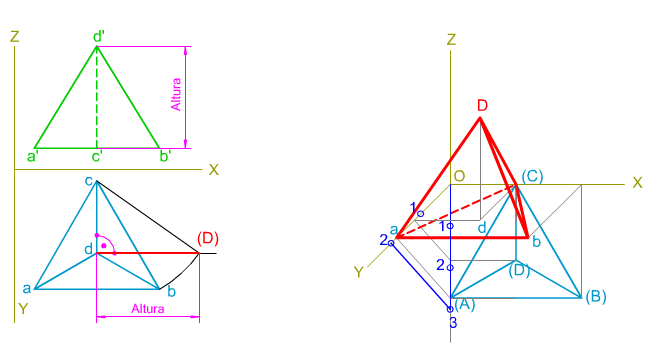

En la imagen superior puedes ver cómo se ha determinado la perspectiva caballera de un tetraedro cuyas aristas básicas son oblicuas a los ejes de coordenadas axonométricos.






Actividad

Recuerda que para obtener las proyecciones diédricas de un tetraedro solamente necesitamos conocer la longitud de su arista, ya que altura la podemos determinar mediante el abatimiento de su sección principal.

Arista base paralela a un eje axonométrico.

En este caso una de las aristas base está contenida en uno de los ejes de coordenadas axonométrico.

En la siguiente animación puedes ver cómo se ha trazado la perspectiva caballera de dicho poliedro según un coeficiente de reducción dado.




DT2 U5 T2 Apdo. 2.1: tetraedro con arista de la base paralela a un eje en caballera
Video de Departamento DIBUJO IEDA alojado en Youtube







Aristas bases oblicuas a los ejes axonométricos.

En este caso particular hemos dispuesto una de las aristas base con un ángulo de 15º grados respecto del eje de coordenadas axonométrico X.

En la animación inferior te mostramos cómo se determina la perspectiva de dicho poliedro.


DT2 U5 T2 Apdo. 2.1: tetraedro con arista de la base oblicua a un eje en caballera
Video de Departamento DIBUJO IEDA alojado en Youtube

Caso práctico


Ejercicio Resuelto
En la imagen superior puedes ver cómo se ha trazado la perspectiva caballera de un tetraedro apoyado por su cara ABC en el triedro XOY, según los parámetros establecidos.

Conocemos las proyecciones diédricas del poliedro.

Te pedimos que apliques los contenidos y procedimientos adquiridos hasta ahora para trazar la perspectiva caballera mediante las herramientas de dibujo tradicionales.

Para realizar este ejercicio debes descargar este documento pdf.
