2.2. Escalas. Mapas y planos

Escalas

Cuando estamos ante el ordenador o manejando el móvil y hacemos zoom, si nos fijamos en la imagen resultante se agranda o se empequeñece manteniendo las proporciones. Lo mismo ocurre cuando hacemos una fotocopia o una fotografía.

Imagen de IreneLasus en Pixabay. Licencia CC

La representación de objetos a su tamaño normal no es posible cuando éstos son muy grandes o muy pequeños. En el primer caso, porque requerirían formatos de dimensiones poco manejables y en el segundo, porque faltaría claridad en la definición de los mismos. Imagina cómo serían los planos de una vivienda, de una célula o un mapa de carreteras si tuviéramos que representarlos a tamaño natural.

Estas dificultades las resuelve la escala, aplicando la ampliación o reducción necesarias en cada caso para que los objetos queden claramente representados en el plano del dibujo realizado sobre un papel de tamaño normal .

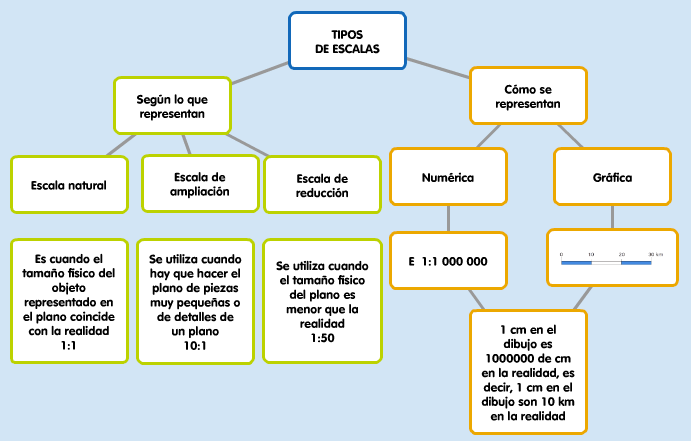

Imagen de elaboración propia

¿Cómo se representa un objeto a escala?

Cuando tenemos que representar la dimensión de un objeto a escala, multiplicamos su valor real por el numerador de la escala y el resultado lo dividimos por el denominador de la escala. El valor obtenido es el que tendríamos que emplear para dibujarlo en el plano correspondiente.

Así, si quiero dibujar 20 cm a escala  E= 1:4, multiplico los 20 cm por 1 y los divido entre 4. El resultado que obtengo , en este caso 5 cm, es la medida de mi segmento escalado. Esa medida es la que tendría que dibujar en el plano.

Mapas y planos

Una de las aplicaciones más importantes de las escalas es la confección de mapas y planos. En ellos siempre aparece una escala que ayuda a relacionar las medidas que se muestran en el mapa con las medidas reales.

¿Qué es un mapa?

Según la real academia española de la lengua (RAE) un mapa es una representación geográfica de la Tierra o parte de ella en una superficie plana. Existen muchas otras definiciones que en mayor o menor medida se ajustan a esta pero el detalle importante es que un mapa representa toda la Tierra o parte de ella.

¿Qué es un plano?

Según la RAE, es una representación esquemática, en dos dimensiones y a determinada escala, de algo ( de un terreno, una población, una máquina, una construcción…)  Aquí el detalle importante es que representa algo (objeto, espacio...) a una determinada escala.

Además, si te piensas un poco en los apellidos que le pones a ambos términos también hay una relación con el tamaño de lo representado. Por ejemplo, hablamos del plano de una ciudad, pero hablamos del mapa de España.

Luego las principales diferencias entre ambos conceptos, están relacionados con el tamaño de la superficie representada y por tanto con la escala, y con lo representado (podemos hacer el plano de una vivienda, de una mesa, de una engranaje industrial...)
