3. Tipos de diagramas de equilibrio
Las aleaciones presentan diagramas de equilibrio con distintos aspectos, dependiendo de la solubilidad en estado líquido y sólido de sus componentes. Desde este punto de vista vamos a conocer tres tipos de diagrama de equilibrio:
- TIPO 1: Componentes totalmente solubles en los estados líquido y sólido
- TIPO 2: Componentes totalmante soluble en estado líquido e insoluble en estado sólido
- TIPO 3: Componentes totalmente solubles en estado líquido y parcialmente soluble en estado sólido
Actividad
TIPO 1: Componentes totalmente solubles en los estados líquido y sólido

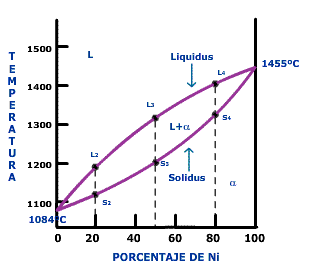

Tiene formo de "ojo", y los extremos como hemos visto son los puntos de fusión de los componentes puros (100% de concentración)
 |
| Imagen 09. Creación propia. Copyright. |
Actividad
TIPO 2: Componentes totalmante soluble en estado líquido e insoluble en estado sólido

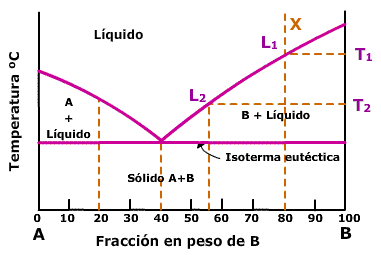

En este diagrama aparace un vértice en la línea de líquidos. El punto de ese vértice se le llama eutéctico. Este punto tiene las siguientes propiedades:
- La aleación del eutéctico, en el punto "eutéctico" (vértice descrito), funde a la menor temperatura posible de todas las aleaciones del diagrama.
- Desde el punto de vista de enfriamiento se comporta como un metal puro 100%, aunque el eutéctico no lo sea. Es decir funde a temperatura constante
 |
|
Imagen 10. Elaboración propia.
|
AV - Pregunta Verdadero-Falso
Retroalimentación
Falso
La afirmación no es del todo exacta. Ese es justo el punto en que se empiezan a formar los primeros cristales del componente B.Retroalimentación
Falso
Para esa composición nunca van a aparecer cristales de B. El componente B se encontrará formando parte del eutéctico.Retroalimentación
Verdadero
Por debajo de la temperatura eutéctica todo es sólido.
Objetivos
TIPO 3: Componentes totalmente solubles en estado líquido y parcialmente soluble en estado sólido
Vuelve a aparecer un vértice (eutéctico), en la línea de líquidus, y la diferencia con el anterior está en los laterales del diagrama, que no está ahora pegado a las verticales. Y en este espacio en los dos laterales (zonas amarillas en la imagen), es donde se genera esa solubilidad en estado sólido
 |
| Imagen 11. Elaboración propia. Creative Commons |
AV - Pregunta Verdadero-Falso
Retroalimentación
Verdadero
El punto c está por encima de la temperatura eutéctica, por lo que no ha aparecido todavía componente eutéctico.Retroalimentación
Verdadero
Si buscamos la intersección de la línea de solidus con la eutéctica esa es la concentración aproximada que nos da.Retroalimentación
Falso
Si recorremos toda la isoterma de 150 ºC encontraremos todos esos componentes, pero falta uno, el eutéctico.
Pre-conocimiento
|
|
| Multimedia 02. Antonio Bueno. Copyright. |
