Descripción de la tarea
1. Vas a realizar un test de 10 preguntas sobre elementos de los circuitos eléctricos. Una vez solucionado, traslada las respuestas correctas a la plantilla de la tarea.
2.En la imagen se muestra una asociación de 5 resistencias:
Escribe los valores de R1, R2, R3, R4 y R5 que te aparecen en la imagen. (Los valores cambian si recargas la página). Se te pregunta lo siguiente:
a) R1 y R2 forman una asociación en paralelo. Calcula cuánto vale la resistencia equivalente R12 que forman estas dos resistencias.
b) R5 está en serie con la asociación de R1 y R2. Calcula cuánto vale la resistencia equivalente de R5 y R12.
c) Calcula el valor de la resistencia equivalente de todo el circuito.
3.En la siguiente imagen se te muestra un circuito eléctrico en serie:
Escribe los valores de R1, R2 y V que te aparecen en la imagen. (Los valores cambian si recargas la página). Se te pregunta lo siguiente:
a) Calcula la resistencia equivalente entre los puntos A y C.
b) Calcula la intensidad I que circula por el circuito.
c) Calcula la tensión entre los puntos A y B del circuito.
d) Calcula la potencia que disipa el circuito.
4.En la siguiente imagen se te muestra un circuito eléctrico en paralelo:
Escribe los valores de R1, R2 y V que te aparecen en la imagen. (Los valores cambian si recargas la página). Se te pregunta lo siguiente:
a) Calcula la resistencia equivalente entre los puntos A y B.
b) Calcula la intensidad I que circula por el circuito.
c) Calcula la intensidad que circula a través de la resistencia R1.
d) Calcula la potencia que disipa el circuito.
5. En la siguiente presentación se te muestra cómo se resuelve un circuito eléctrico con varias mallas usando las Leyes de Kirchoff:

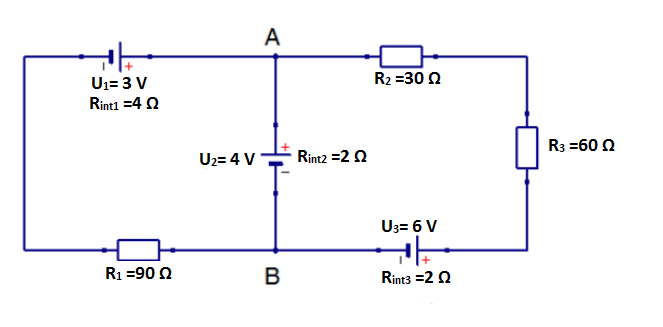

Después de ver la presentación, aplica lo aprendido para resolver el siguiente circuito:
a) Calcula las intensidades que recorren el circuito aplicando las Leyes de Kirchhoff.
b) La diferencia de potencial entre los puntos A y B
La resolución de esta tarea te puede ayudar a resolver la tarea global.
