3. Planos
Según sea la posición de un plano respecto de los planos de proyección éste puede pasar por dos, tres o cuatro cuadrantes.
La intersección del plano con uno de los planos de proyección determina el paso de un cuadrante a otro, por tanto, las trazas nos indicarán cuando sucede esto y lo más importante el cuadrante por el que pasa.

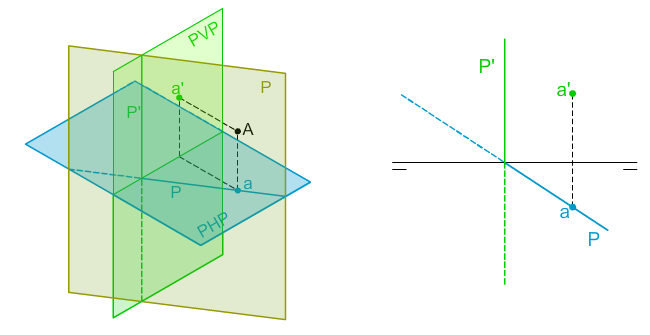

En la imagen superior te mostramos un plano proyectante horizontal (plano vertical) que pasa por los cuatro cuadrantes.
Actividad
Un plano pasará como mínimo por dos cuadrantes.
Conocimiento previo
A continuación te mostramos estos videos para recordar conceptos de Dibujo Técnico I. Visualízalos y presta atención porque te van a servir para entender mejor el tema que estás estudiando.
Clasificación de los planos.
Representación de planos, clasificación y nomenclatura (Sistema diédrico).
Video de Departamento de PDD Professor de Dibujo alojado en Youtube
Representación del plano.
- Plano definido por tres puntos no alineados
Plano definido por tres puntos no alineados (Sistema Diédrico).
Video de Departamento de PDD Profesor de Dibujo alojado en Youtube
- Plano definido por un punto y un recta
Plano definido por una recta y un punto (Sistema Diédrico).
Video de Departamento de PDD Profesor de Dibujo alojado en Youtube
- Plano definido por dos rectas paralelas
Plano definido por dos rectas paralelas (Sistema Diédrico).
Video de Departamento de PDD Profesor de Dibujo alojado en Youtube
- Plano definido por dos rectas que se cortan
Plano definido por dos rectas que se cortan (Sistema diédrico).
Video de Departamento de PDD Profesor de Dibujo alojado en Youtube
