4. Otros experimentos

Imagen de Juancarcole en Wikimedia Commons. CC

En este apartado vas a ver otro procedimiento para conseguir una fuerza electromotriz. El procedimiento fue ideado por Joseph Henry de forma simultánea e independiente de Faraday.

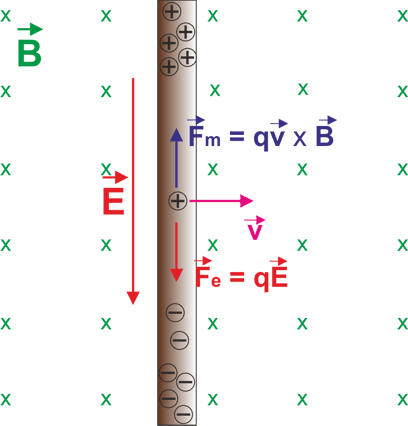

Fíjate en la figura de la derecha. Si se mueve la barra conductora en el interior de un campo magnético hacia la derecha, las cargas de la misma se verán sometidas a una fuerza que, según vimos unos temas atrás es:

Esta fuerza hace que las cargas positivas se desplacen hacia arriba y las negativas hacia abajo (recuerda la regla de la mano izquierda relativa al producto vectorial). La consecuencia es que se produce una acumulación de carga positiva arriba y de carga negativa abajo, y esto produce un campo eléctrico dirigido hacia abajo.

El proceso ocurre mientras F_m>F_e. El desplazamiento de cargas termina cuando ambas fuerzas son iguales, es decir:

Este campo inducido genera una diferencia de potencial entre los extremos de la barra que vale:





Nota de interés: A todos los efectos, a lo largo de este tema, los términos diferencia de potencial, caída de tensión, voltaje o fuerza electromotriz serán sinónimos, utilizando el término fuerza electromotriz para los casos en que tengamos cargas moviéndose a través de un circuito cerrado.
