Introducción

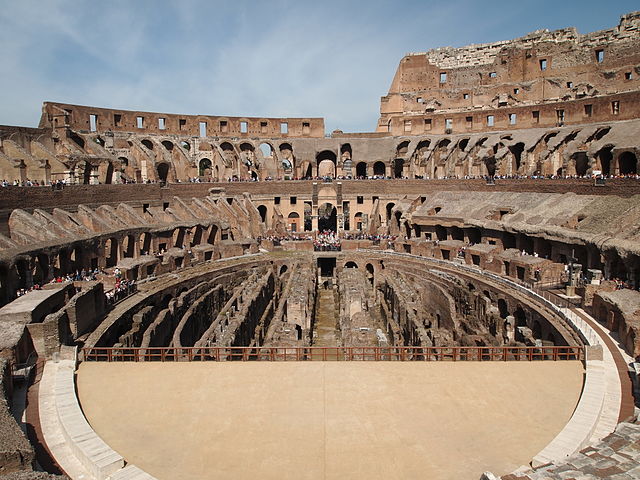

El Coliseo de Roma
Imagen de Danbu14 en Wikimedia Commons. Licencia CC
Las curvas técnicas, óvalos, ovoides y espirales, son elementos geométricos basados en las tangencias interiores de arcos.
Empleadas en distintos campos de la actividad humana: arquitectura (óvalo en arcos, espirales en los capiteles jónicos), en la industria (óvalo llaves fijas y eslabones de cadenas, ovoide como perfil de canalizaciones, trazado del perfil de la cabeza de los dientes de un engranaje, etc.), y en la ornamentación o decoración de objetos de uso común (joyas, relojes, etc..).
En la imagen superior tienes una fotografía del Anfiteatro de Flavio, popularmente conocido como "Coliseo". De forma oval, su eje de simetría mayor mide 180 metros.
Curiosidad
La catenaria o arco catenario

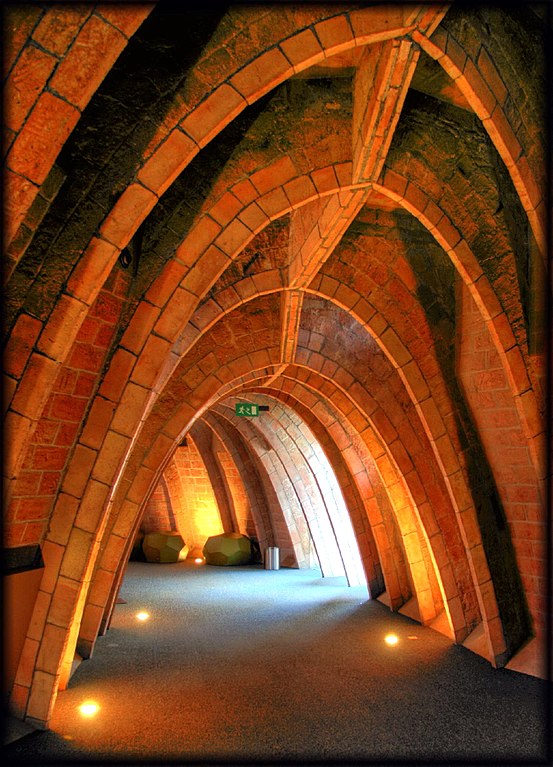

Desván de la Casa Milá (La Pedrera), obra de Antonio Gaudí
Imagen de Matthias Ott en Wikimedia Commons. Licencia CC
Una catenaria es una curva ideal que representa físicamente la curva generada por una cadena, o hilo ¿Sabes por qué muchos arquitectos como el gran Antoni Gaudí emplearon el arco catenario en sus construcciones? Con el vídeo que tienes bajo estas líneas te vas a sorprender con las peculiaridades estructurales de esta interesante curva. Cuando visites algunas de las siempre impresionantes y únicas obras arquitectónicas de Gaudí en Barcelona, acuérdate de ella, la catenaria.
Vídeo de Derivando alojado en Youtube
Importante
- Te recomendamos que los materiales e instrumentos sean de la mejor calidad posible, ya que ésta va unida a la perfección del acabado (precisión y exactitud).
- Es imprescindible que mantengas los instrumentos de Dibujo Técnico en perfectas condiciones de uso, es decir, limpios y en buen estado.
- Para visualizar los vídeos explicativos de los distintos conceptos que verás en este tema y en los siguientes del temario, te sugerimos que uses el play y el pause del visualizador de videos así como la velocidad del mismo (podrás ponerlo a una velocidad más lenta para una comprensión más detallada del mismo). También puedes verlo -a través de la página de You Tube- a pantalla completa (pinchando en el enlace que viene debajo, en la descripción de cada uno) por si necesitas fijarte en ciertos detalles o trazados. Mira este vídeo donde se explica cómo acelerar un vídeo o ralentizarlo accediendo a la configuración del mismo:
Dominar las opciones del visualizador de videos
Video del Departamento de DIBUJO IEDA alojado en Youtube
- Al final de muchos apartados también encontrarás cierto ejercicios resueltos paso a paso mediante un PDF por capas que se muestra en la retroalimentación del ejercicio, por lo que se recomienda usar un visor o lector PDF que las lea correctamente, ya que no todos lo hacen. Por ejemplo, con Adobe Reader. Desde su sitio web se puede descargar e instalar.
