2.2. Trazado

OVOIDE CONOCIDO EL EJE  DE SIMETRÍA ( o eje mayor):




Ovoide conocido su eje mayor (Curvas Técnicas).
Vídeo de PDD Profesor de Dibujo alojado en Youtube

OVOIDE CONOCIDO EL EJE MENOR




Trazar un ovoide (según su eje menor).
Vídeo de PDD Profesor de Dibujo alojado en Youtube

OVOIDE CONOCIDOS LOS DOS EJES :




Ovoide dados sus ejes (método condicionado)
Vídeo de Arturo Geometría alojado en Youtube

Caso práctico

Ejercicio resuelto

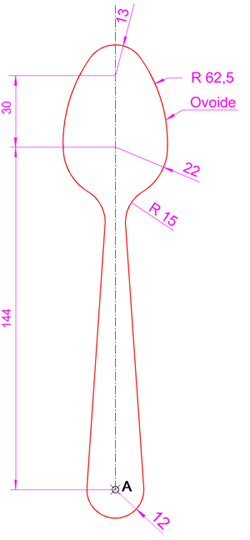

Dibuja a escala 1:1 la pieza representada en la imagen superior, dimensiones en milímetros, empleando los conceptos y procedimientos de la construcción de un ovoide conocidos el eje de simetría, el diámetro mayor y el radio del arco menor, así como los conceptos y procedimientos de tangencias y enlaces del tema anterior.

¿Necesitas ayuda para resolver este ejercicio?
