1.2. Trazado

Importante

Recuerda que los centros de los arcos que configuran el óvalo están situados en sus ejes de simetría.

ÓVALO CONOCIDO EL EJE DE SIMETRÍA MAYOR ( primer método):




Como trazar un óvalo (según su eje mayor).
Vídeo de PDD Profesor de Dibujo alojado en Youtube
  • ÓVALO CONOCIDO EL EJE DE SIMETRÍA MAYOR ( segundo método):

Óvalo conocido el eje mayor, segundo método (dividiendo eje en 4 partes).
Vídeo de PDD Profesor de Dibujo alojado en Youtube

ÓVALO CONOCIDO EL EJE DE SIMETRÍA MENOR:




Óvalo conocido su eje menor (Curvas Técnicas).
Vídeo de PDD Profesor de Dibujo alojado en Youtube

ÓVALO CONOCIDOS LOS EJES DE SIMETRÍA:




Óvalo dados sus dos ejes
Vídeo de Arturo Geometría alojado en Youtube

ÓVALO INSCRITO EN UN ROMBO: los ejes del óvalo están situados en las diagonales del rombo.




Óvalo inscrito en un rombo (Óvalo isométrico / Curvas técnicas).
Vídeo de PDD Profesor de Dibujo alojado en Youtube

Para saber más

óvalo isométrico

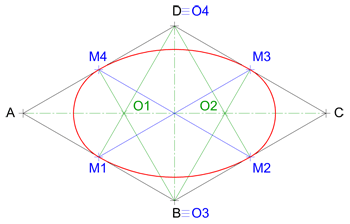

ÓVALO INSCRITO EN UN ROMBO (óvalo isométrico): los ángulos del rombo son isométricos (60º y 120º).

Es un caso especial de óvalo tangente a un rombo, su trazado se explica con detalle, paso a paso, en este documento pdf



Curiosidad

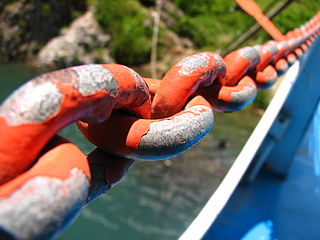

Cadena de amarre de un barco

Cadena de amarre de un barco
Imagen de ArquiWHAT en Wikimedia Commons. Licencia CC

El diseño de los eslabones de las cadenas generalmente está basado en el óvalo.

Caso práctico

Ejercicio resuelto

Dibuja a escala 1:1 la pieza representada en la imagen superior (dimensiones en milímetros) empleando los conceptos y procedimientos de la construcción de un óvalo conocidos los ejes de simetría mayor (81) y menor (63), así como los conceptos y procedimientos de tangencias y enlaces del tema anterior.

¿Necesitas ayuda para resolver este ejercicio?
