2.2 Campo magnético creado por una espira conductora
|
|
|
Imagen de Xzapro4 en Wikimedia Commons. |
Una espira es un conductor que tiene forma circular y es plano. Debido a la misma, las proyecciones del vector campo magnético sobre el plano de la espira se anularán, mira la imagen. Luego quiere decir que el campo magnético creado en el eje de la espira sólo tendrá la dirección de éste.
Cuando se pretende calcular el campo magnético creado por la espira en su centro, es decir, cuando, la coordenada "z" es cero. La expresión se reduce a:
En la siguiente animación puedes hacer variar el radio de la espira y la intensidad que la atraviesa así como su sentido y observar cómo varía de forma cuantitativa el campo magnético creado en el centro de la espira.
| Animación de Antonio González en Geogebratube |
Caso práctico
Se dispone de una espira de 4 cm de radio por la que circula una corriente de 10 A. μ0=4π·10-7N·A-2
¿Cuánto vale el campo creado en en su centro?
|
|
|

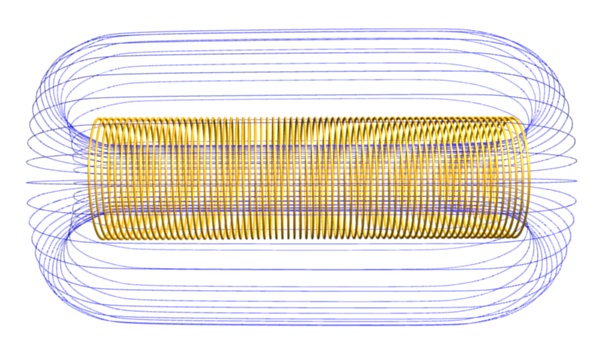

Imagen de Perox en Wikimedia Commons. Dominio público |
Campo magnético creado por un solenoide
Un caso especial es el solenoide, un objeto que resulta por combinación de espiras circulares como la anterior.
Una definición más técnica de un solenoide es: cualquier dispositivo que puede crear en su interior un campo magnético uniforme e intenso y, por el contrario, muy débil en el exterior.
Un ejemplo del mismo sería un hilo conductor enrollado formando espiras circulares, es decir, el hilo tiene una forma helicoidal. Si se le introduce en medio un núcleo o barra de hierro se le llama al sistema bobina.
El campo magnético creado en su interior depende del número de vueltas y la longitud del hilo conductor.
La expresión es muy semejante a la correspondiente a la espira. Multiplicando la misma por el número de espiras y sustituyendo el denominador por la longitud del hilo.
