5.1. Circuito serie R-L-C

Circuito serie R-L-C

Vamos a ver que ocurre ahora si conectamos a un circuito una resistencia, una bobina y un condensador.

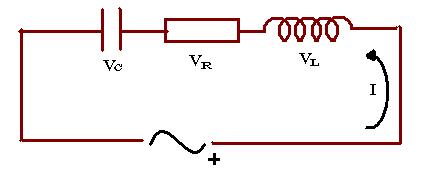

Imagen 7.
Fuente: Elaboración propia realizada con Paint.

Al igual que ocurría en los casos vistos anteriormente tenemos que:

Sustituyendo:

$V=(R*I)+j(W*L)-j(\frac{1}{W*C})$

Gráficamente tenemos:

Imagen 8.
Fuente: Elaboración propia realizada con Paint.

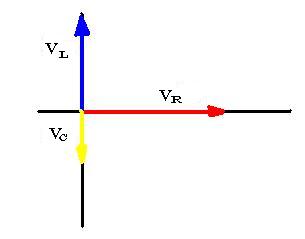

Imagen 9.
Fuente: Elaboración propia realizada con Paint.

Calculamos la impedancia tal y como hemos hecho en los dos casos anteriores:

$Z= \sqrt[2]{R^2+(X_L-X_C)^2}$

El ángulo de desfase vendrá dado por:

$\tan{\alpha }=\frac{X_L-X_C}{R}$

Importante

¿Qué ocurre si X_L>X_C y tgα>0? Es un circuito inductivo en el que la tensión irá adelantada respecto de la intensidad?

¿Qué ocurre si X_L<X_C y tgα<0? Es un circuito capacitivo en el que la tensión irá retrasada respecto de la tensión?

¿Qué ocurre si Xc=X_L y tgα=0? la componentes inductiva y capacitiva se contrarrestan, en este caso diremos que están en resonancia?
