En los temas 1 y 2 de esta unidad hemos recorrido los momentos históricos y estilos en los que la presencia del Dibujo Técnico ha condicionado de una manera especial la creación artística. Hemos analizado las referencias y relaciones geométricas presentes en la cultura, desde sus orígenes hasta la actualidad.
En esta tarea vas a poder demostrar tus conocimientos adquiridos en dos ejercicios. Tendrás que identificar algunas imágenes mostradas en los dos temas de referencia y realizar el levantamiento de una casa romana en QCad, gracias a la práctica guiada que te ofrecíamos en el primero de los temas de la unidad.
En esta tarea aprenderás a:
Realizar levantamientos en perspectiva militar con la herramienta QCad.
Tener una perspectiva de la evolución del dibujo técnico a lo largo de la historia.
Tomar conciencia de la importancia del dibujo técnico y la geometría en ramas como la arquitectura o la ingeniería civil.
Conocer el trabajo y legado de algunos de los/as más importantes arquitectos/as de la historia.
Conocer a los/las artífices de las más importantes innovaciones en los distintos campos del dibujo técnico: Geometría Euclidiana, Geometría Descriptiva, etc.
Diferenciar los principales estilos arquitectónicos.
Reconocer las formas geométricas en la pintura moderna.
Realizar los ejercicios propuestos valorando la claridad, precisión y el proceso de resolución y construcción gráfica.
Descripción de la tarea
Te proponemos la realización de dos ejercicios relacionados directamente con los contenidos de los dos primeros temas de la unidad 6. El primero de ellos consiste en un test visual basado en los contenidos de los temas de referencia. Para el segundo ejercicio emplearemos el programa de dibujo QCad.
Para realizar los ejercicios tendrás que descargar e imprimir las plantillas que encontrarás en el apartado "Entrega y evaluación".
Ejercicio 1: Test visual
Vas a realizar un sencillo test visual que consiste en relacionar, en una tabla, una serie de imágenes con los nombres o conceptos geométricos que les corresponden. Todas las imágenes han sido extraídas de los temas antes citados, por lo que te será relativamente fácil encontrar dichas relaciones.
Ejercicio 2: Levantamiento de una Domus Romana

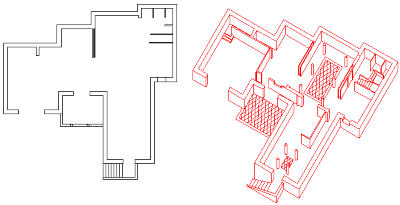

Imagen de elaboración propia. Planta y perspectiva de la Domus Romana(CC BY-NC-SA)
Para realizar este ejercicio debes dirigirte al tema 1 de la unidad 6 "Referencias históricas". En dicho tema, tras hacer un recorrido histórico por los usos del dibujo técnico en distintos campos del arte y la arquitectura, vas a encontrar al final el apartado 4: "QCad. Domus, una casa romana". El sub-apartado 4.4 "Perspectiva Militar", te muestra paso a paso cómo hacer el levantamiento de la planta de una casa romana ("domus") en perspectiva militar usando QCad, que es lo que vas a hacer para esta práctica. Una vez realizada guárdala tanto en el archivo nativo dxf como en una versión en pdf.
Imagen de elaboración propia, captura de pantalla. . Guardar enlace como...(CC BY-NC-SA)
Descarga el archivo "plantilla para el ejercicio 2" que encontrarás en "Instrucciones para la entrega", dentro del apartado "Entrega y evaluación". Para poder descargar correctamente el archivo, necesitarás pinchar con el botón derecho del ratón en el enlace y seleccionar "Guardar enlace como...".
Para realizar la actividad con los recursos del programa, y refrescar sus comandos, te recomendamos que consultes la siguiente lista de reproducción en You Tube.
Una vez abierto el archivo, vas a crear las siguientes capas:
Auxiliar, donde dibujarás todas las líneas auxiliares necesarias para hacer el ejercicio.
Color: rojo.
Grosor de línea: 0.10mm.
Tipo de línea: continua.
Solución, exclusivamente para la "domus" terminada.
Color: magenta.
Grosor de línea: 0.80mm.
Tipo de línea: continua. Aunque la capa la configuremos con línea continua hay aristas de la pirámide que quedan ocultas, para ellas utiliza línea discontinua. En "Consultas y ayuda" te explicamos cómo hacerlo.
Recuerda no borrar los trazados auxiliares.
Una vez finalizado, guarda el archivo dxf y el pdf siguiendo las instrucciones del apartado "Entrega y evaluación"
En total, la tarea la componen 1 test visual y 1 ejercicio en QCad. El tiempo estimado en su realización es de 4 horas.
Para entregar la tarea deberás seguir las indicaciones que puedes consultar en el apartado "Entrega y evaluación".
Es muy importante que, antes de empezar la tarea, veas el apartado "Consultas y ayuda".
