3.2. Ángulos y arco capaz

Ángulos en la circunferencia:

Nota: pausa el reproductor si ves que los fotogramas  pasan demasiado rápido.


DT1 U1 T2 Apdo. 3.2: Ángulos de la circunferencia
Video del Departamento de DIBUJO IEDA alojado en Youtube



    Arco capaz

    Definición: lugar geométrico de todos los puntos del plano desde los cuales se observa un segmento AB  bajo un mismo ángulo α . En la ilustración se correspondería con el arco rojo de la circunferencia.

    arco capaz

    Construcción:


    Qué es y cómo dibujar un Arco Capaz. Definición y trazado
    Vídeo de PDD Profesor de Dibujo alojado en Youtube

      Importante

      La semicircunferencia es el arco capaz de 90º de su diámetro.

      Caso práctico

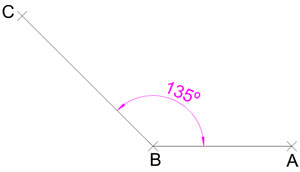

      ejercicio resueltoDados los segmentos AB y BC que forman 135º se pide:

      Determinar el punto D desde el que se observa el segmento AB bajo un ángulo de 30º y el segmento BC bajo un ángulo de 45º.

        ¿Necesitas ayuda para resolver este ejercicio?
