Descripción de la tarea
La tarea va a consistir en realizar dos tipos de ejercicios. Uno de ellos lo harás en una lámina con los instrumentos de dibujo, y otro con el programa que usaremos a lo largo de todo el curso Qcad, con el que harás 2 dibujos.
En la lámina deberás construir una parábola a partir de unos datos.
Con el programa Qcad tendrás que hacer una elipse isométrica y otra elipse caballera.
Para ello:
1. Dibuja el eje y la directriz.
2. Traza la tangente en el vértice e indica el valor del parámetro.
3. Dibuja la parábola al completo.
4. Construye la tangente a la cónica en un punto que esté a 60 mm del foco.
Para hacer este ejercicio debes dirigirte al apartado "Ayuda y entrega" y descargarte la lámina que allí encontrarás. Una vez descargado el pdf ábrelo e imprímelo. Cuando tengas terminada la lámina, escanéala y guarda el archivo imagen en una carpeta.
1. Abre el programa Qcad.
2. Crea una nueva capa, llámala circunferencia. Elige el color azul claro, línea 0,35 mmm ISO, continua. Y traza en esta capa una circunferencia de radio 50 mm.
3. Abre otra capa. Llámala líneas_auxiliares, color gris, línea 0,20 mm, continua. Aquí harás todas las líneas necesarias para trazar la elipse a partir de la circunferencia. Te recuerdo repases el último apartado del tema 1 de la unidad 2. La elipse isométrica será del tipo "dirección: arriba".
4. Crea una nueva capa. Llámala elipse_isométrica, color blanco/negro, línea 0,35 mm ISO, continua. En esta capa deberás crear la elipse isométrica. También te aconsejo repasar el tema 2 de la unidad 4, de dibujo técnico de primero sobre la proyección de una circunferencia en isométrico.
5. Guarda el archivo en la misma carpeta en la que tenías la imagen escaneada del primer ejercicio.

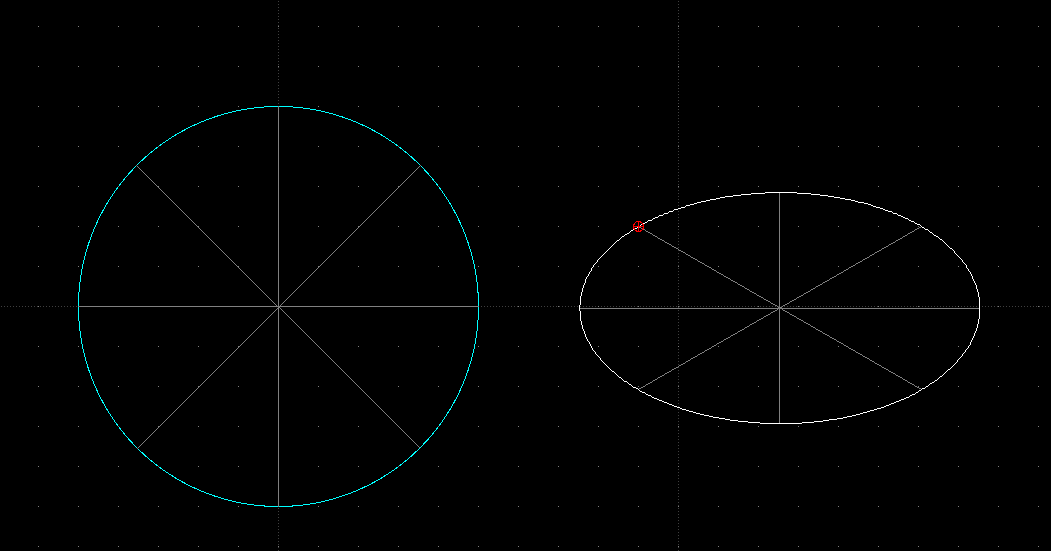

Deberá quedarte algo parecido a esto:
Para hacerte el ejercicio más sencillo, podrás encontrar un archivo en el apartado "Ayuda y entrega" unos datos básicos para empezar. A partir de ellos tendrás que hacer la elipse en caballera situada entre los ejes XY. Una vez abierto el archivo sigue estos pasos:
1. Crea una capa nueva. Llámala líneas_auxiliares, color gris, línea 0,20 mm, continua. Aquí harás todas las líneas necesarias para trazar la elipse a partir de la circunferencia. Te recuerdo repases el último apartado del tema 1 de la unidad 2. Utiliza como coeficiente de reducción 1/2
2. Abre otra capa. Llámala elipse_caballera, color blanco/negro, línea 0,35 mm ISO, continua. En esta capa deberás crear la elipse en caballera. Recuerda repasar el último apartado del tema 1 de la unidad.
3. Guarda el archivo en la misma carpeta donde tenías la imagen escaneada del ejercicio 1 y la elipse isométrica.
Teniendo estos 3 archivos ya tienes la tarea concluida. Solo te queda comprimir la carpeta para enviársela a tu profesor.
Este tipo de curvas las verás en cualquier trazado o forma geométrica, por lo que es importante que las entiendas y las conozcas. El hecho de haber realizado una elipse en isométrico y caballera, te ha permitido tener una primera toma de contacto con lo que deparará el segundo y tercer trimestre, donde estudiarás más a fondo estos sistemas. Ahora simplemente nos han servido como excusa para hacer una elipse, que era el objetivo principal.
