Descripción de la tarea

Ejercicio 1

Este ejercicio consta de 2 láminas:

- En la primera lámina deberás responder a varias preguntas relacionadas con la normalización: organismos encargados de establecer normas técnicas, tipos de lápices empleados para la acotación, tipos de papel normalizados, diferencias entre sistema europeo y americano (vistas diédricas según estos sistemas).

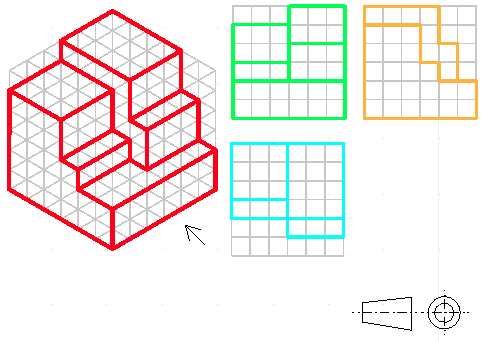

- En la segunda lámina vas a representar en sistema diédrico las vistas de varios sólidos según el sistema europeo de representación. Para hacerte más fácil la labor contarás con una retícula como apoyo. Ejemplo de ejercicio resuelto:

Imagen de elaboración propia

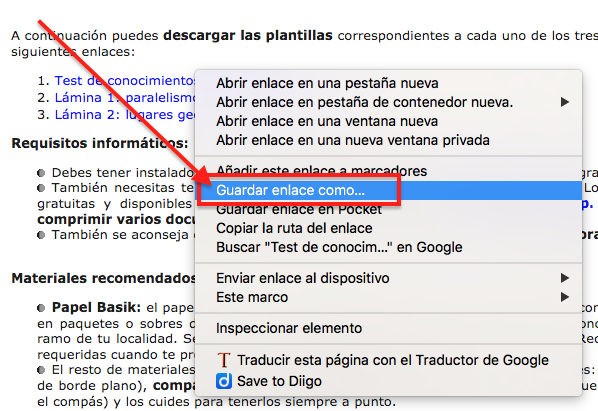

Descarga las 2 láminas aquí. Imprímelas y responde a lo que se te pregunta.

Cuando lo tengas todo terminado escanea la lámina (en formato imagen o en PDF mejor) y guárdala en una carpeta de tu ordenador. En caso de no disponer de escáner y tener que fotografiar las láminas, debes intentar que se vean con claridad, sin deformaciones ópticas que impidan ver los trazados auxiliares.  Para ello debes asegurarte de fotografiar desde el centro de la hoja, perpendicular a la misma y que el resultado sea legible.

En dicha carpeta guardarás el resto de ejercicios para su entrega.

Ejercicio 2

En este ejercicio vas a realizar 3 sencillas láminas:

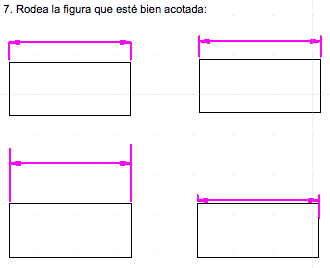

- La primera lámina versará sobre los conceptos de acotación. Deberás completar algunas frases relacionadas con las normas generales de acotación, identificar los elementos que intervienen en una acotación e indicar qué trazados de acotación son correctos a partir de unos dibujos dados. Ejemplo:

Imagen de elaboración propia

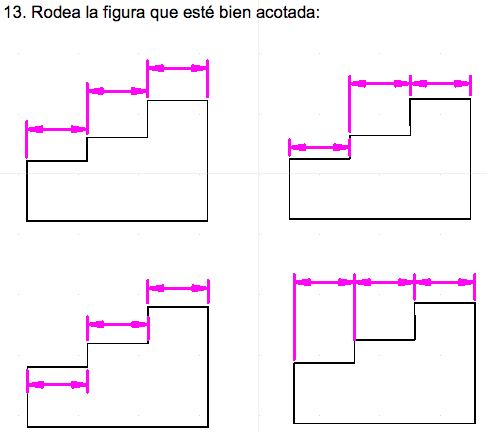

- En la siguiente lámina tendrás que indicar qué trazado, de los ya dados, es el correcto. Ejemplo:

Imagen de elaboración propia

- En la tercera y última lámina, deberás practicar acotando un par de piezas dadas por sus vistas diédricas.

Descarga las 3 láminas aquí. Imprímelas y responde a lo que se pide. En las actividades donde has tenido que realizar trazados, repasa las soluciones a rotulador pero no borres ninguna línea.

Cuando lo tengas todo terminado escanea la lámina (en formato imagen o en PDF mejor) y guárdala en la carpeta donde tenías el ejercicio 1. En caso de no disponer de escáner y tener que fotografiar las láminas, debes intentar que se vean con claridad, sin deformaciones ópticas que impidan ver los trazados auxiliares.  Para ello debes asegurarte de fotografiar desde el centro de la hoja, perpendicular a la misma y que el resultado sea legible.

Ejercicio 3

Haciendo uso del programa CAD que estamos usando a lo largo del todo el curso, vas a acotar un par de figuras dadas. Podrás observar la comodidad que nos ofrece un programa informático para realizar dibujos técnicos, en este caso relacionado con la acotación. Recuerda atender a las sugerencias de apoyo que encontrarás en el apartado "Consultas y ayuda" para afrontar con éxito este ejercicio. Descarga el archivo dxf aquí. En él encontrarás algo tal que así:

Imagen de elaboración propia

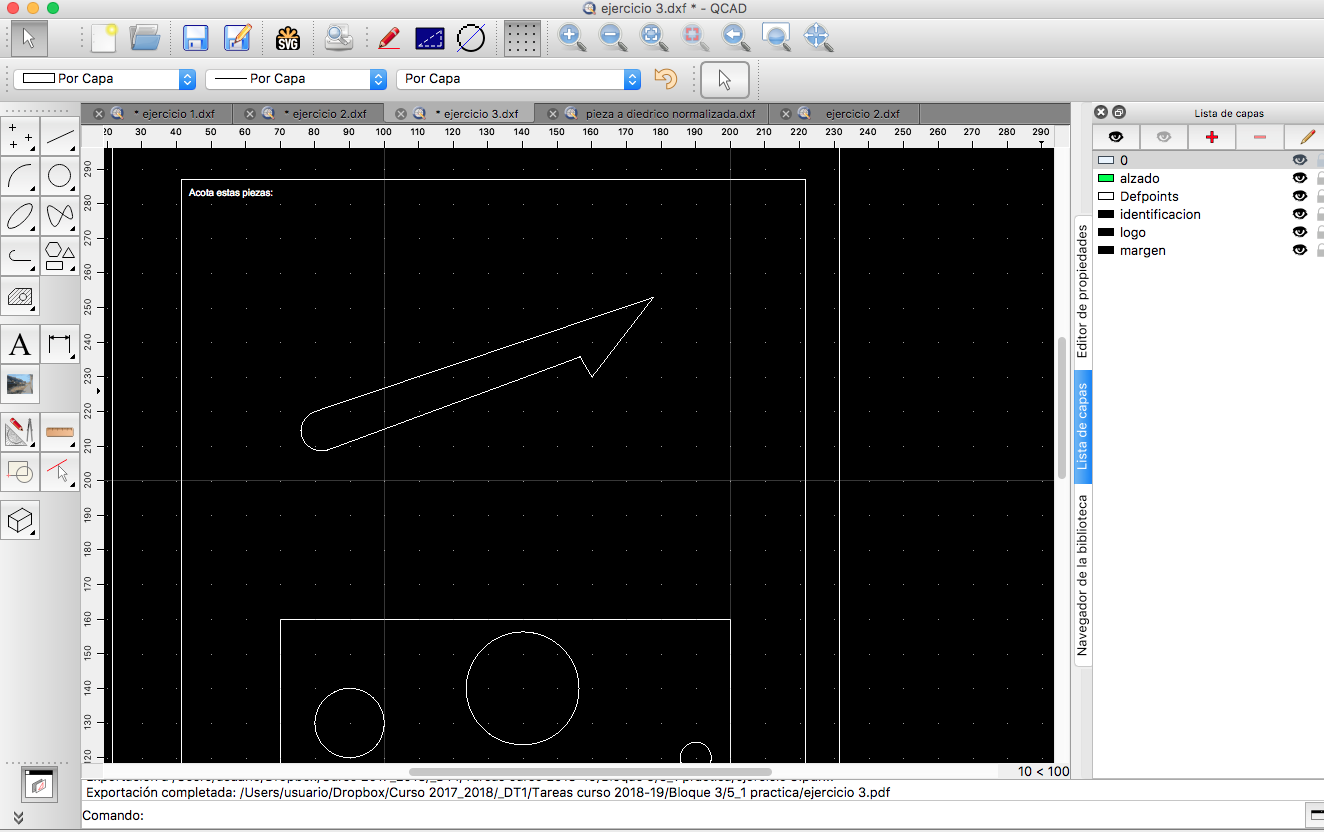

Deberás hacer el trazado de la solución del ejercicio con las herramientas de dibujo de Qcad. Observarás que ya tienes creadas varias capas, no obstante tendrás que añadir una más con los siguientes atributos:

• Nombre de la capa: acotacion. Color: rojo. Grosor de linea: 0,60 mm. Tipo de línea: continua. En esta capa dibujarás todas las líneas de acotación de las dos piezas dadas.

Una vez realizado el dibujo expórtalo a PDF. Guarda el PDF y el archivo dxf en la misma carpeta donde guardaste los anteriores ejercicios.
