Tornillos/tuercas

Importante

Imagen en Wikimedia. Lciencia CC Un tornillo es un elemento mecánico cilíndrico, generalmente metálico, dotado de una cabeza y una caña roscada, y que se emplea para fijar unas piezas con otras. Aplicándole una fuerza de torsión en su cabeza con la herramienta apropiada se introduce en un orificio roscado o atraviesa piezas para acoplarse a una tuerca.

Del siguiente modo:

Imagen 8. Wikipedia. Creative Commons

En esta imagen vemos distintas formas de cabezas para los tornillos: hexagonal (a), redonda (b), cilíndrica (d, g), avellanada (c, e, f); combinadas con distintos sistemas de apriete: hexagonal (a) o cuadrada para llave inglesa, ranura o entalla (b, c, d) y Phillips (f) para destornillador, agujero hexagonal (e) para llave Allen, moleteado (g) para apriete manual, etc.

Importante

Imagen en Wikimedia. CC Una tuerca es la pieza, roscada interiormente, que se acopla al tornillo para formar una unión roscada.

Para que tornillo y tuerca encajen deben tener el mismo tipo de rosca y el mismo paso.

Pueden presentar formas diversas: hexagonal, ciega, mariposa, autoseguro, soldable, almenada..., aunque las más habituales son las hexagonales.

Imagen 10. Wikipedia. Creative Commons.

La manera de identificar las tuercas es similar a los tornillos indicando su tipo de rosca, su diámetro y su paso.

Tirafondos

TIRAFONDOS

Se utilizan para pared y madera.
Para instalarlos en pared se perfora ésta al diámetro adecuado, se inserta un taco de plástico y a continuación se introduce el tornillo que rosca a presión el taco, quedando así fuertemente sujeto al soporte.
También se utiliza para el atornillado de elementos de madera.

Imagen 13. deu ferretería. Copyright.	Imagen 14. deu ferretería. Copyright.

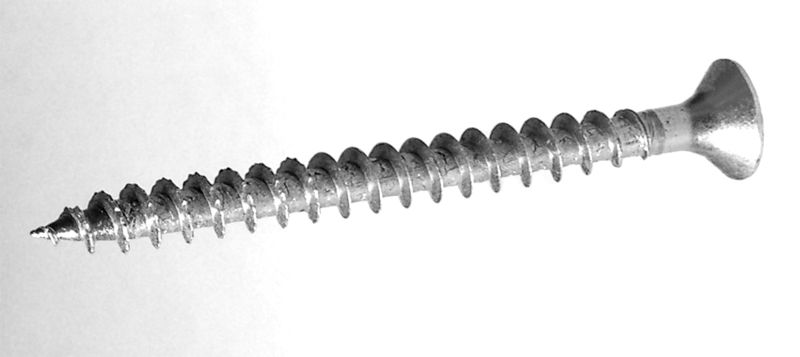

Autoroscantes

Imagen 15. Wikipedia. Creative Commons.

Imagen 16. Wikipedia. Creative Commons.

Bulón

BULÓN

Imagen 17. Isftic. Creative Commons.

Es un tornillo de gran tamaño que se enrosca en una tuerca y que sólo está roscado en el extremo de su caña.

Las piezas que une un bulón no van roscadas y para que éste pueda ser introducido en ellas sin dificultad, tienen un diámetro ligeramente superior al del bulón.

Se manipulan mediante llaves especiales, y se usan con maquinaria pesada, vías férreas,...

Suelen ir provistos de arandelas, que son delgados discos perforados, de metal o de plástico, utilizados para soportar aprietes.

Tornillo de unión

Prisionero

Imagen 18. Importper. Copyright.

PRISIONERO

El prisionero es un tornillo que se rosca en una pieza y se alojan en el hueco practicado en la otra.

Se usan, sobre todo, cuando es necesario que una pieza permanezca fija sobre otra, sin desplazamientos ni giros.

Espárrago

ESPÁRRAGO

Es una varilla cilíndrica roscada en ambos extremos y con la parte central sin roscar.

Se emplean para unir piezas grandes y costosas con otras más sencillas que requieren ser desmontadas con regularidad. La utilización del espárrago nos permite desmontar sólo la pieza sencilla y así preservar la rosca de la pieza costosa.

Imagen 19. Isftic. Creative Commons.

Perno

PERNO

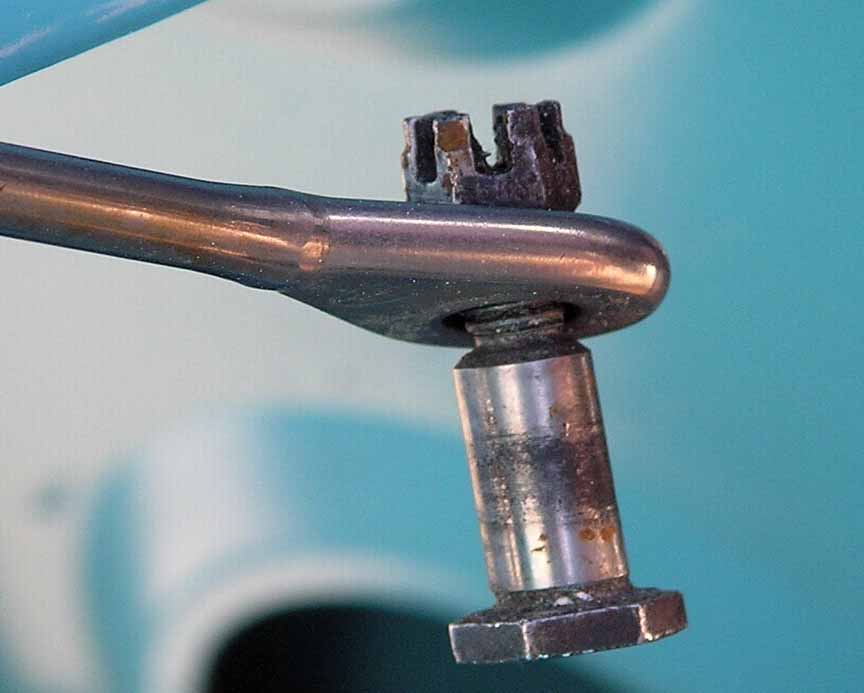

El perno es un elemento cilíndrico largo, con cabeza redondeada por un extremo, y que en el otro extremo se asegura por medio de un pasador, una chaveta o una tuerca.

Se emplean para unir varias piezas y pueden desarrollar funciones de apoyo, de articulación y de anclaje.

Imagen 20. Isftic. Creative Commons.	Imagen 21. Wikipedia. Creative Commons.

Pasadores

PASADORES

Son vástagos cilíndricos o cónicos que van a unir piezas pasando a través de ellas.

Además de sujetar, sirven para mantener la posición relativa entre piezas.

Suelen ser de acero.

Imagen elaboración propia	Imagen elaboración propia

Chavetas

CHAVETAS

Son piezas metálicas en forma de cuña cuya altura va en disminución y que se alojan en unas hendiduras longitudinales llamadas chaveteros.

Son lo suficientemente robustas como para unir piezas y transmitir esfuerzos entre ellas.

Pueden ser transversales o longitudinales.

En las imágenes siguientes se muestra un dibujo de una chaveta en su chavetero y un eje con su chaveta para evitar que se produzca un movimiento relativo del eje y del agujero en el que va acoplado.

Imagen 27. Wikipedia. Creative Commons.	Imagen 28. Wikipedia. Creative Commons.

Lengüetas

LENGÜETAS

Como las chavetas, son cuñas metálicas alojadas en chaveteros, pero éstas tienen todas sus caras paralelas.

Su función es permitir que la pieza a sujetar tenga un cierto desplazamiento longitudinal sobre la pieza que sujeta la lengüeta.

Guías

Imagen 29. Isftic. Creative Common

GUÍAS

Permiten el desplazamiento longitudinal de una pieza respecto a otra.

Son empleadas en las máquinas herramientas para desplazar herramientas y carros.

Botones, velcro, corchetes...

BOTONES, VELCRO, CORCHETES...

Son distintos elementos que se emplean habitualmente en el ámbito textil.

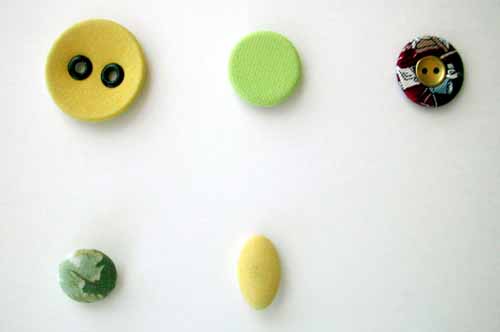

Los botones, se fabrican de resina, plástico, madera, nácar,… Para realizar la unión son introducidos por un ojal.

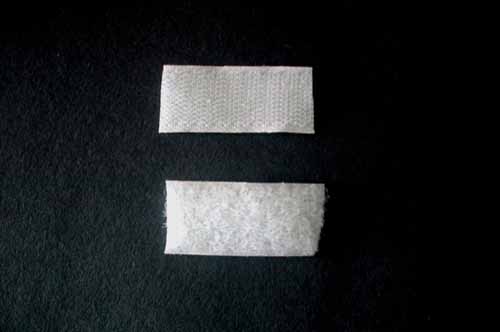

El velcro es un sistema de apertura y cierre rápido. Son dos tiras contrapuestas en un lado con unos ganchos más o menos deformables que se agarran a una tira de fibras enmarañadas, produciendo una adhesión parcial que se desmonta estirando de ambas.

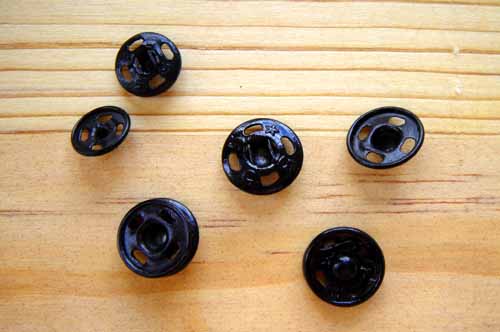

Los corchetes son una especie de broches, fabricados de metal o de plástico, y constituidos por un macho y una hembra, que cuando se presionan uno sobre otro produce la unión entre las prendas.

Imagen 30. Isftic. Creative Commons.	Imagen 31. Isftic. Creative Commons.	Imagen 32. Isftic. Creative Commons.
