2.3. Taladro

Importante

Es la máquina herramienta que mecaniza la mayoría de los orificios que se hacen sobre las piezas en los talleres mecánicos, son máquinas de muy fácil manejo. Tienen un movimiento de rotación de la herramienta (broca), producido por un motor eléctrico que a través de una caja de velocidades por poleas y engranajes permite seleccionar la velocidad adecuada en función del tipo de material sobre el que se trabaja, y el movimiento de penetración de la broca, que puede realizarse de forma manual sensitiva o de forma automática, se incorpora un piñón-cremallera para hacerlo.


Se llama taladrar a la operación de mecanizado que produce orificios cilíndricos sobre cualquier material, utilizando como herramienta una broca, que será de un material capaz de soportar las condiciones de trabajo y según sobre el material que trabaje, podrá ser de acero aleado para garantizar su dureza, de widia,…

La operación de taladrar se puede llevar a cabo con un taladro portátil, con una máquina taladradora, en un torno, en una fresadora, en un centro de mecanizado CNC. La imagen muestra un taladro manual.

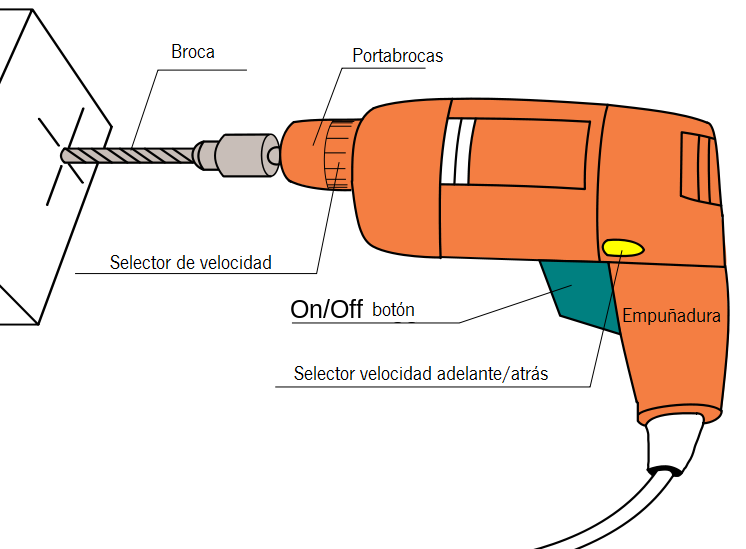

Esquema de taladro portatil
Imagen de M. Haggstrom en Wikimedia. Licencia CC

Ejercicio resuelto

Ejercicio
¿Cuál será la velocidad de giro de una broca de 12 mm de diámetro si debe alcanzar una velocidad de corte de 41 m/min?
Ejercicio
¿Cuál será la velocidad de corte de una broca de 16 mm de diámetro que gira a una velocidad de 500 rpm?
Ejercicio
¿Qué tiempo se tardará en perforar un orificio de 12mm de diámetro sobre una pieza de 33 mm de espesor, si el avance de la broca es de 0,3 mm /vuelta y la broca gira a una velocidad de 425 rpm?
Ejercicio
Un taladro de columna desarrolla una fuerza de 5000 N y su velocidad de corte es de 37 m/min. Si el motor eléctrico que lo arrastra tiene unas pérdidas del 12 %. Calcula la potencia del taladro expresada en kw y en CV.

Para saber más

Escariado, es una operación de mecanizado para conseguir un acabado fino y de precisión en orificios que han sido previamente realizados con broca a un diámetro ligeramente inferior.

La mayoría de escariadores son cilíndricos, pero también los hay cónicos y para dimensiones especiales existen escariadores extensibles, que permiten escariar agujeros a dimensiones fuera de las normales.

El escariado puede realizarse a mano, en un torno, en una fresadora o en una taladradora.

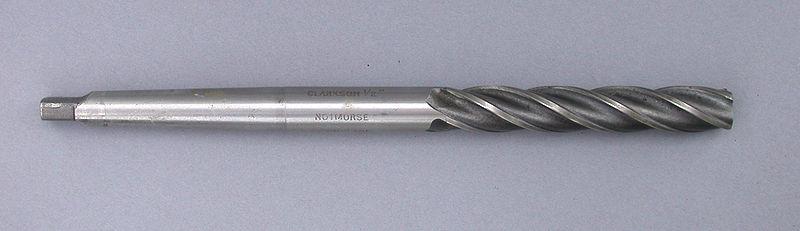

Escariador

Escariador
Imagen de Graibeard en Wikimedia. Licencia CC
