Descripción de la tarea

La tarea consiste en la realización del montaje o simulación de un sistema de control de cruce de semáforos mediante la placa Arduino Uno, incluyendo los semáforos para los automóviles y para los peatones, cuyas características y funcionamiento tienes detallado a continuación.

1. Dispondrá de 10 diodos leds, cuatro de color rojo, cuatro de color verde y dos de color amarillo.
2. Los semáforos serán nombrados de la siguiente forma: semáforo A y B y peatones A y B
3. Cuando el semáforo A esté en posición verde (20 sg), el semáforo B y el peatón A estarán en rojo. El peatón B estará en verde.
4. Cuando el semáforo A esté en posición amarillo (4 sg), el semáforo B y el peatón A estarán en rojo. El peatón B estará en rojo.
5. Cuando el semáforo A esté en posición rojo (20 sg), el semáforo B y el peatón A estarán en verde. El peatón B estará en rojo.
6. Cuando el semáforo B esté en posición amarillo (4 sg), el semáforo A y el peatón B estarán en rojo. El peatón B estará en rojo.
7. La secuencia se irá repitiendo de forma continua.

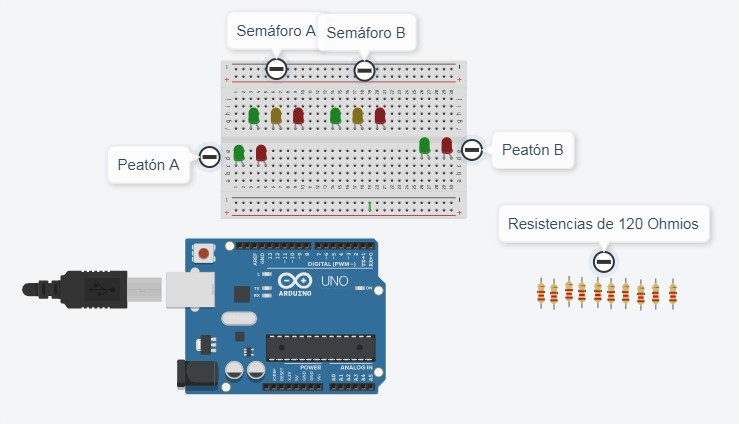

Imagen de elaboración propia

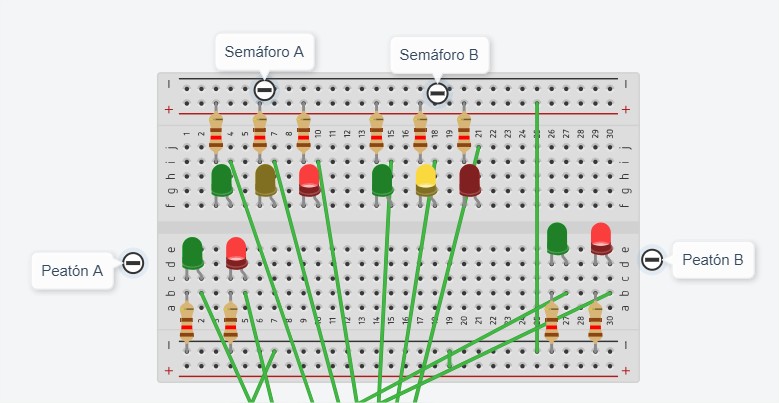

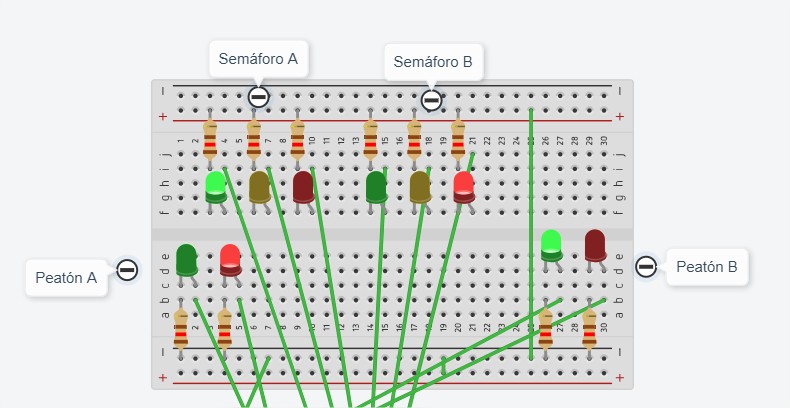

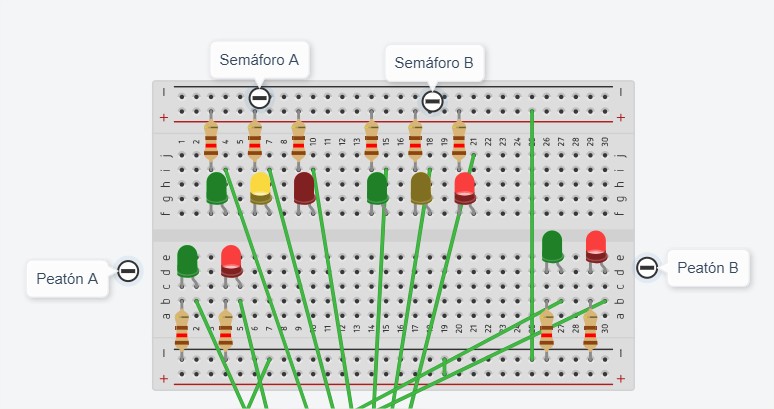

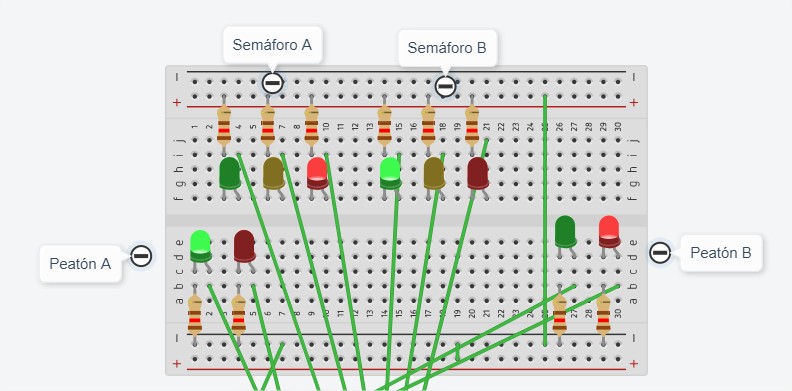

Apartado 3. Imagen elaboración propia	Apartado 4. Imagen elaboración propia	Apartado 5. Imagen elaboración propia	Apartado 6. Imagen elaboración propia

Componentes a utilizar:

Cantidad	Componente
4	LED Rojo
2	LED Amarillo
4	LED Verde
1	Arduino Uno R3
10	Resistencia120 Ω

IMPORTANTE:

El montaje o simulación se realizará utilizando la placa de Arduino Uno.

a) De realizar el montaje del sistema de forma física en placa Arduino, se deberán de aportar los siguientes datos en esta plantilla para la evaluación de la tarea:

1. Imágenes del montaje.
2. Código utilizado para la programación de Arduino.
3. Vídeo explicativo de su funcionamiento. El vídeo se aportará en fichero aparte y no deberá de sobrepasar los 5 Gb.

b)Si se realiza mediante simulación, se deberá de compartir el montaje mediante el link correspondiente que se genera en la opción “compartir” del propio software de simulación, incluyendo dicho link en la plantilla  y adjuntar además una imagen del conjunto montado en el simulador. Para poder usar este link el profesor debe de estar registrado en “Tinkercad”.

Documento plantilla para realizar la tarea en el formato adecuado y enviar al profesor mediante la plataforma o sistema solicitado.

Usa la siguiente nomenclatura para nombrar a tus archivos:

apellido1_apellido2_nombre_TI2_U6_T2 (Sin tildes), dónde:

• apellido1: vuestro primer apellido minúsculas
• apellido2: vuestro segundo apellido minúsculas
• nombre: vuestro nombre minúsculas
• TI2: son las siglas de la asignatura (Tecnología Industrial 2)
• U6: Unidad 6 del curso
• T2: Tarea 2 de esta unidad

...
