Descripción de la tarea

Desarrollo

1. Al someter a una probeta normalizada de un material a un ensayo de tracción, se obtiene una gráfica que relaciona el esfuerzo σ realizado y la longitud de la probeta. Visualiza el video siguiente de un ensayo de tracción de una probeta de acero:

Ensayo de tracción

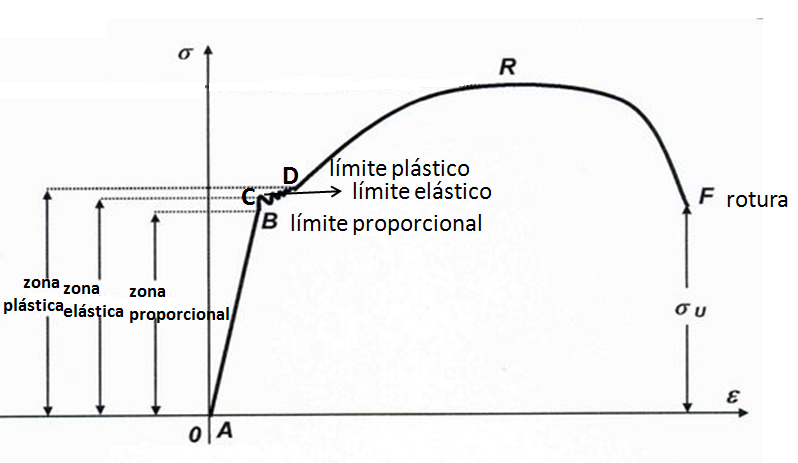

a) La gráfica que se obtiene es similar a la que se te muestra a continuación:

grafica traccion

se pueden distinguir diferentes zonas según sea la relación entre esfuerzo y deformación.

    1. ¿Qué quiere decir que nos encontremos en la zona proporcional?
    2. ¿Y en la zona elástica?
    3. ¿Qué sucede entre el punto C y el punto D?
    4. ¿Qué le sucede a la probeta al llegar a R y seguir aumentando el esfuerzo?

b) Una aplicación práctica: Sobre una probeta de sección  4·10-5 m2 y 250 mm de longitud se realiza un ensayo de tracción aplicando una carga de 10000 N, produciéndose un alargamiento de 0,5 mm, midiendo ahora 250,5 mm de longitud. Se pide:

1. La tensión, σ (medida en N/m2) y la deformación unitaria, ε.
2. El módulo de elasticidad E, medido en N/ mm2.

Recuerda: La tensión σ se calcula σ = F/S0 y el alargamiento unitario ε = ΔL/L0

Por otra parte, el módulo de elasticidad E = σ/ε

¡OJO CON LAS UNIDADES!

2.Los ensayos de materiales son necesarios para poder establecer sus propiedades para futuras aplicaciones de los mismos. Dentro de los ensayos, dos muy comunes son el ensayo Brinell y el ensayo Vickers. Vas a realizar dos activades sobre ellos:

A. Ensayo Brinell. La siguiente imagen representa un ensayo Brinell

Brinell

a) Explica en qué consiste el ensayo de dureza Brinell y para qué tipo de materiales está recomendado.

b) Problema: En un ensayo de Brinell se utiliza un penetrador de bola de de diámetro D=10 mm . Habiéndose obtenido una huella de diámetro d= 2,8 mm, la carga aplicada ha sido F= 400 kp y el tiempo de aplicación 15 segundos. Calcula la dureza Brinell de dicho material y su expresión.

Recuerda: La expresión que calcula la dureza Brinell de un material es:formula Brinell

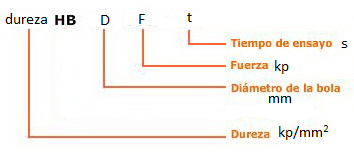

Debes expresar la dureza de la forma que se presenta en la imagen a continuación:

expresion Brinell

B. Ensayo Vickers. La siguiente imagen representa un ensayo de dureza Vickers:

Vickers

a) Explica en qué consiste el ensayo de dureza Vickers y para qué tipo de materiales está recomendado.

b) Problema: En un ensayo Vickers se ha obtenido, utilizando carga de 30 Kg, una diagonal de huella de 0.352 mm. Determina la dureza medida en kg/mm2.

3. Otro ensayo que se realiza en materiales utiliza el péndulo Charpy para medir la resiliencia.  En el siguiente video podemos ver cómo se realiza:

  1. Describe en qué consiste el ensayo del péndulo Charpy.
  2. Aplicación práctica: en un ensayo Charpy, la maza de 30 kg ha caído desde una altura de 1,50 m y, después de romper la probeta de 1 cm2 de sección, se ha elevado hasta una altura de 1,33 m. Calcula:
  1. La energía empleada en la rotura (medida en J).
  2. La resiliencia del material de la probeta (medida en J/cm2).

4.Dentro de las técnicas para modificar las propiedades de los materiales están los tratamientos térmicos y los termoquímicos en materiales metálicos. Responde a las siguientes preguntas sobre estos tipos de tratamientos:

a)    ¿Qué diferencia hay entre los tratamientos térmicos y los tratamientos termoquímicos?
b)    Describe brevemente el tratamiento térmico del recocido y para qué se emplea.
c)    ¿Qué se obtiene con los tratamientos de cementación y nitruración?
