2. Otras operaciones lógicas
Importante
Puerta NAND. No Y.
Función representada por la expresión:
Esta función responde a la tabla de verdad que se acompaña, debe interpretarse como: La salida correspondiente a la función lógica toma siempre valor 1 salvo cuando A y B tienen a la vez valor 1.
La salida es el producto negado de las variables de entrada. Es decir la función NAND es la asociación de una puerta AND y de la función NOT.
 |
| Imagen de elaboración propia |

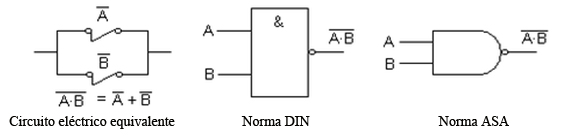

Esta operación puede representarse a través de un circuito eléctrico equivalente que se muestra en la siguiente tabla. En ella también se muestran los símbolos de este tipo de puertas según sean normas DIN o ASA:
 |
| Imagen de elaboración propia |
Importante
Puerta NOR. No O.
Función representada por la expresión:
Esta función responde a la tabla de verdad que se acompaña, debe interpretarse como: La salida correspondiente a la función lógica toma valor 1 solamente cuando A y B tienen a la vez valor 0.
La salida es la suma negada de las variables de entrada. Es decir la función NOR es la asociación de una puerta OR y de la función NOT.
 |
| Imagen de elaboración propia |

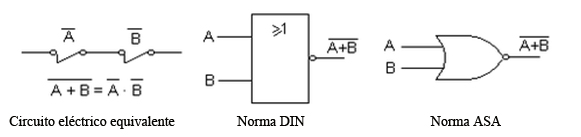

Esta operación puede representarse a través de un circuito eléctrico equivalente que se muestra en la siguiente tabla. En ella también se muestran los símbolos de este tipo de puertas según sean normas DIN o ASA:
 |
| Imagen de elaboración propia |
Importante
Función representada por la expresión:

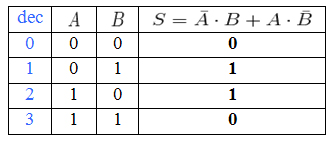

Esta función responde a la tabla de verdad que se acompaña, que debemos leer como: La salida correspondiente a la función lógica
toma valor 1 cuando A ó B pero no las dos, toman el valor 1, es decir cuando una variable está afirmada y la otra está negada, o viceversa.
 |
| Imagen de elaboración propia |

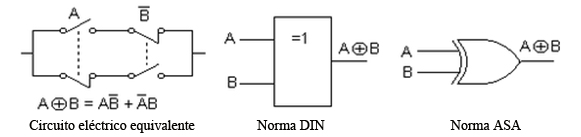

Esta operación puede representarse a través de un circuito eléctrico equivalente que se muestra en la siguiente tabla. En ella también se muestran los símbolos de este tipo de puertas según sean normas DIN o ASA:
 |
| Imagen de elaboración propia |
Importante
Función representada por la expresión:

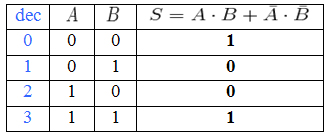

Esta función responde a la tabla de verdad que se acompaña, que debemos leer como: La salida toma el valor 1 cuando las dos entradas son 1 o las dos entradas son 0.
 |

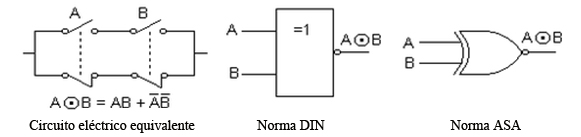

| Imagen de elaboración propia |
 |
| Imagen de elaboración propia |
Para saber más
- Comercialmente las puertas lógicas se distribuyen en circuitos integrados (CI), que disponen de catorce patillas o pines.
- Todos ellos presentan una muesca que se debe ver a la izquierda para empezar a contar las patillas desde abajo de la muesca y en sentido contrario a las agujas de un reloj.
- La patilla número 7 se conecta a masa y la número 14 a tensión de alimentación +Vcc, por lo que quedan 12 patillas para utilizar distintas entradas y salidas.
- Cada circuito integrado se identifica mediante un código, que indica el número y el tipo de puertas de que consta.

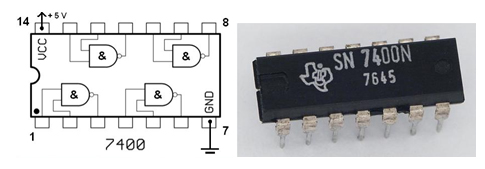

En la fotografía se muestra un circuito integrado que contiene cuatro puertas NAND de dos entradas, con las conexiones como se puede observar en el esquema adjunto.
 |
| Imágenes de elaboración propia |
