Descripción de la tarea
Sabemos que esta es tu primera actividad del curso en esta asignatura. Por ello vas a comenzar realizando diferentes ejercicios que te permitirán familiarizarte con el uso de los instrumentos del dibujo. Progresivamente irás adquiriendo destreza para ejecutar actividades más complejas. Así están enfocados los ejercicios 1 y 2 en los que aplicarás conceptos relacionados con la semejanza, la proporcionalidad, la equivalencia y la potencia.
Además de usar las reglas y el compás también emplearás un programa informático específico para dibujo CAD (dibujo vectorial técnico) llamado Qcad para hacer el ejercicio 3. Esta aplicación ya la usaste en la asignatura de Dibujo Técnico de 1º de Bachillerato. Si quieres refrescar su uso pulsa en este enlace que te dirigirá a los contenidos de Dibujo Técnico de 1º. En el último apartado de cada tema de las diferentes unidades de dichos contenidos, encontrarás cómo manejar paso a paso cada una de las herramientas del programa. En el apartado de "Consultas y ayuda" tienes más información sobre este software.
Haz clic en cada pestaña para saber qué debes realizar en cada ejercicio:
Ejercicio 1
Aquí aplicarás en 5 actividades los conceptos relacionados con la proporción, la semejanza y la equivalencia. Pero sobre todo realizarás un par de actividades donde aplicarás la equivalencia. Es muy importante que observes las animaciones que encontrarás en los temas 1 y 2 de la unidad 2. En ellas se explican paso a paso los trazados para la resolución de problemas.
Descarga la lámina aquí. Imprímela, responde a las preguntas que se te hacen y dibuja con reglas, lápices y compás el trazado de resolución de las actividades propuestas. Traza las líneas auxiliares del trazado con una línea más fina y el resultado con una más oscura. Puedes repasar la solución con un rotulador negro pero muy importante: no borres ninguna línea de trazado pues son muy necesarias para poder corregirte y ayudarte en caso de algún error.
Aquí puedes previsualizar la lámina:
Una vez tengas la lámina realizada escanéala o hazle una foto (en el apartado "Consultas y ayuda" podías leer instrucciones sobre cómo debes hacer dicha fotografía) donde se observe todo con claridad y guárdala en una carpeta de tu ordenador. En dicha carperta almacenarás el resto de archivos para su entrega.
Ejercicio 2
En esta lámina vas a aplicar los conceptos de inversión y potencia. Responderás por escrito a algunas preguntas y realizarás el trazado de los problemas planteados.
Puedes descargar la lámina aquí. Imprímela, responde a las preguntas que se te hacen y realiza el trazado que se pide. Recuerda no borrar ninguna línea de trazado pues son muy necesarias para poder corregirte y ayudarte en caso de algún error.
Aquí puedes previsualizar la lámina:
Cuando tengas la lámina terminada escanéala o hazle una foto (en el apartado "Consultas y ayuda" se indicaba cómo debías hacer dicha fotografía) y guárdala en la carpeta donde tenías el ejercicio 1.
Ejercicio 3
Ha llegado la hora de hacer tus primeras actividades con Qcad. En el apartado "Consultas y ayuda" tienes toda la información relacionada con este programa.
Debes descargarte el archivo con el que harás este ejercicio aquí. El archivo se llama "1_1_practica_ejercicio_3_qcad.dxf". Las tres últimas letras (dxf) dan a significar que es un archivo de un programa CAD. Podrás abrirlo con Qcad o Librecad.
Aquí puedes previsualizar lo que observarás al abrir el archivo en Qcad:

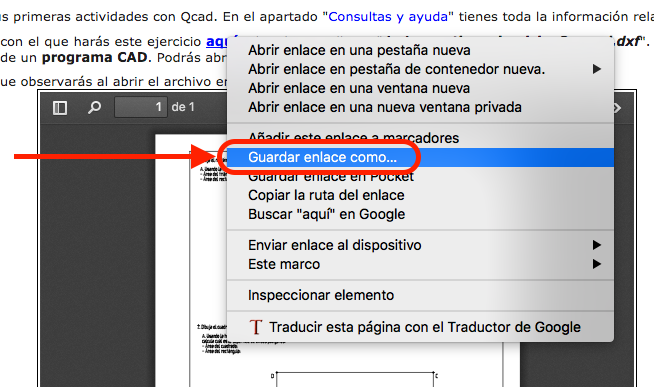

Si tienes problema para su descarga usa la opción: clic con el botón derecho del ratón sobre el enlace y en el cuadro de menú que se te abre elige la opción GUARDAR ENLACE COMO... así podrás guardarlo en cualquier parte de tu ordenador.
Imagen de elaboración propia
Si abres el archivo observarás que debes hacer 3 actividades. De ellas, 2 están relacionadas con la equivalencia y una última actividad con 2 apartados relacionados con las tangencias. Para hacer esta última actividad te serán muy útiles los contenidos ya indicados en el apartado "Consultas y ayuda" sobre la asignatura de Dibujo Técnico de 1º de Bachillerato donde se explica cómo hacer tangencias con Qcad.
Una vez has abierto el archivo crea una nueva capa. La llamarás líneas auxiliares con las siguientes propiedades o atributos:
- Color: azul
- Grosor de línea: 0.35mm (ISO)
- Tipo de línea: contínua
En esta capa realizarás todas las líneas de trazado necesarias para hacer cada actividad.
Crea otra nueva capa. Llámala solución y dale los siguientes atributos:
- Color: rojo
- Grosor de línea: 0.50mm (ISO)
- Tipo de línea: contínua
En dicha capa vas a dibujar la solución a cada actividad.
Cuando tengas el dibujo terminado guárdalo en la carpeta donde tenías el ejercicio 1 y 2. Esta carpeta deberás comprimirla y enviársela a tu profesor/a con los 3 ejercicios de esta práctica.
Una vez terminados los tres ejercicios (Ejercicio 1, Ejercicio 2, Ejercicio 3) comprime la carpeta donde los tenías alojados para enviar dicho archivo (ZIP o RAR) a tu profesor/a. Te recordamos los archivos que debe contener la carpeta:
- Ejercicio 1. PDF del ejercicio resuelto.
- Ejercicio 2. PDF del ejercicio resuleto.
- Ejercicio 3. Archivo .dxf con las capas que se pedían, líneas auxiliares y solución de todos los apartados.
En caso de no disponer de escáner y tener que fotografiar las láminas, debes intentar que se vean con claridad, sin deformaciones ópticas que impidan ver los trazados auxiliares. Para ello debes asegurarte de fotografiar desde el centro de la hoja, perpendicular a la misma y que el resultado sea legible.
El archivo debes guardarlo y enviarlo con el nombre: Apellido1_Apellido2_Nombre_DT2_U1_Practica_1_1_v01, sin utilizar tildes ni letra "ñ".
En caso de que tengas que hacer un reenvío (debido a una corrección hecha por tu profesor/a o cualquier otra cuestión) deberás sustituir el valor v01 (parte final de la nomenclatura del archivo que significa "versión") por v02. Si aun después de enviar esa segunda versión, necesitaras hacer otro envío de nuevo, sustituirías el v02 por v03. Para más reenvíos tendrás que contactar con tu profesor/a.
