Principio de Superposición

Al igual que ocurría en el apartado anterior, vas a ver que el principio de superposición se aplica de igual modo en circuitos de corriente continua como en circuitos de corriente alterna.

Ya sabes que el principio de superposición dice que si en un circuito existen varios generadores, las corrientes y tensiones en cada componente es igual a la suma de cada generador actuando de forma independiente.

Importante

Cuando apliques el principio de superposición recuerda que las fuentes de tensión se van a cortocircuitar y las fuentes de intensidad se abrirán.

A continuación y para que afiances conceptos vamos a resolver un circuito por el método de superposición.

Ejemplo o ejercicio resuelto

Dado el circuito de la figura, calcular la intensidad de corriente que circula por la impedancia Z.

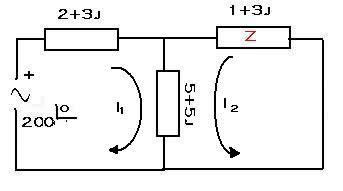

Imagen 17.
Fuente: Elaboración propia creada con Paint.

Retroalimentación

Aplicando el principio de superposición y puesto que son dos fuentes de tensión las que tenemos, primero cortocircuitaremos una y luego la otra.

Empecemos cortocircuitando la de 200 V. Y Resolvemos por el método de mallas.

Resolvemos ahora cortocircuitando la fuente de 20 V y dejando la de 10 V, tenemos que:

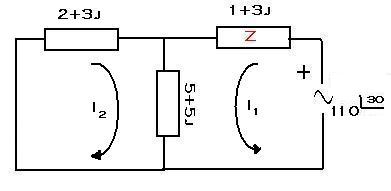

Imagen 18.
Fuente: Elaboración propia creada con Paint.

Empezamos a resolver por mallas para sacar las ecuaciones, la expresión de la tensión que nos la dan en forma polar la pasamos a forma compleja. Además recuerda que la corriente que pasa por la impedancia 5+5j es la suma de I1 e I2 por ir en el mismo sentido, si fueran en sentidos opuestos se restarían.
