Te proponemos la realización de tres ejercicios relacionados directamente con los contenidos de los temas 3 y 4 de la unidad 5. Los dos primeros los haremos en papel y empleando los materiales tradicionales de dibujo para, una vez resueltos, escanearlos o fotografiarlos y así poder efectuar la entrega. Para el tercer ejercicio emplearemos el programa de dibujo QCad.
Ejercicio 1. Realizar un croquis de la planta de tu casa a mano alzada
Vas a realizar un croquis a mano alzada de la planta de tu casa o piso. Si tu vivienda tiene más de una planta, elige la planta baja. Usa -aunque sea a mano alzada- la simbología y nomenclatura técnica para ventanas, puertas, sanitarios, etc. propia de este tipo de planos. Acota igualmente a mano alzada con un color distintivo (azul, por ejemplo) dicho croquis. Usa una hoja cuadriculada o milimetrada para que te sea más fácil. En el apartado de ayuda dispones de algunos recursos útiles y consejos para realizar esta actividad. Si pulsas en las imágenes de ejemplo que te mostramos en los tres ejercicios, podrás ampliarlas para verlas con mayor detalle:

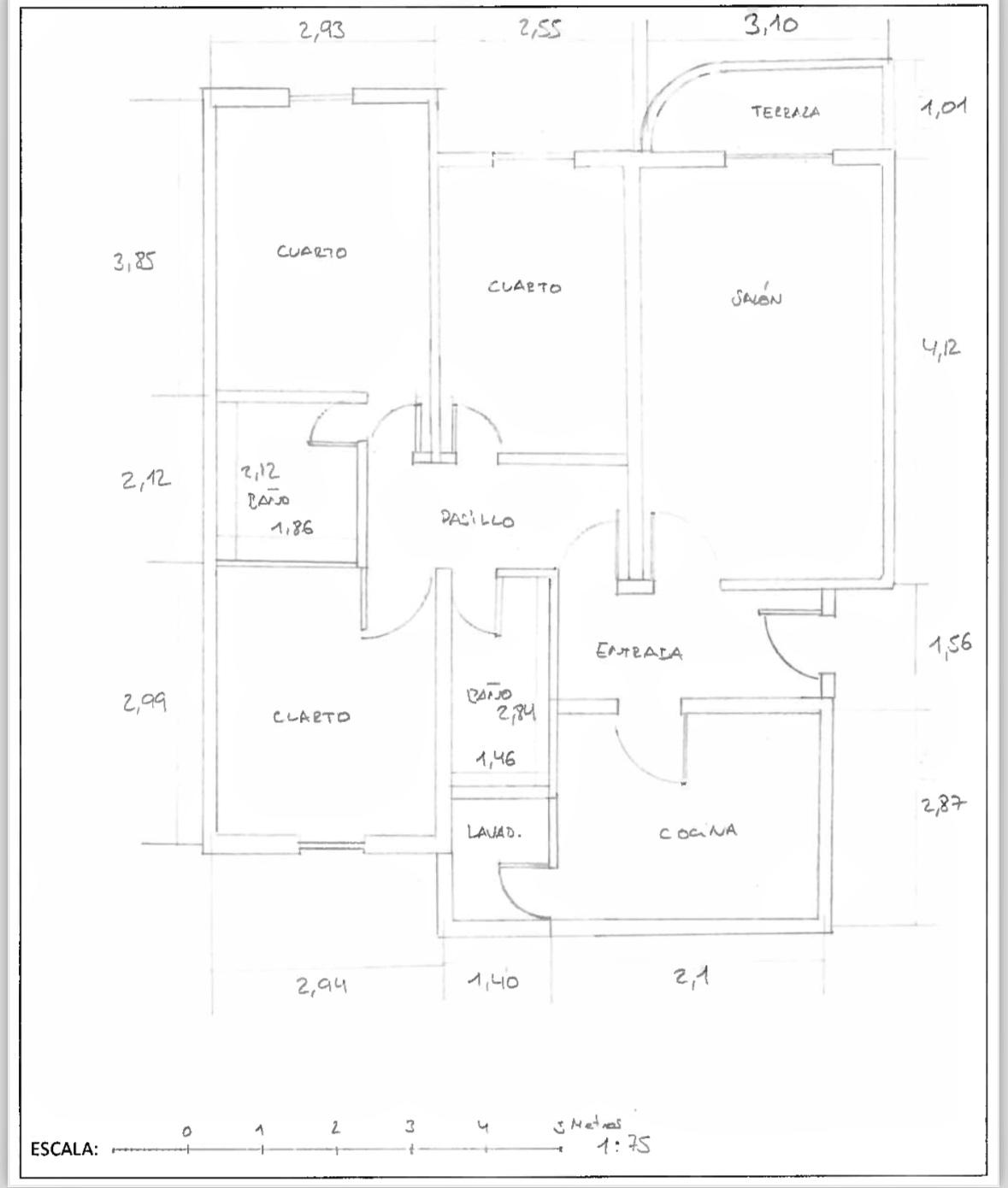

Ejercicio 2. Dibujar el plano de tu casa con las plantillas de dibujo a partir del croquis
A partir del croquis anterior, descarga e imprime la plantilla para este ejercicio que encontrarás en el apartado "Entrega y evaluación". Dibuja en ella el mismo plano de tu propia casa, pero con las plantillas de dibujo y con el mayor rigor técnico posible. Indica la escala de tu dibujo en el espacio indicado.

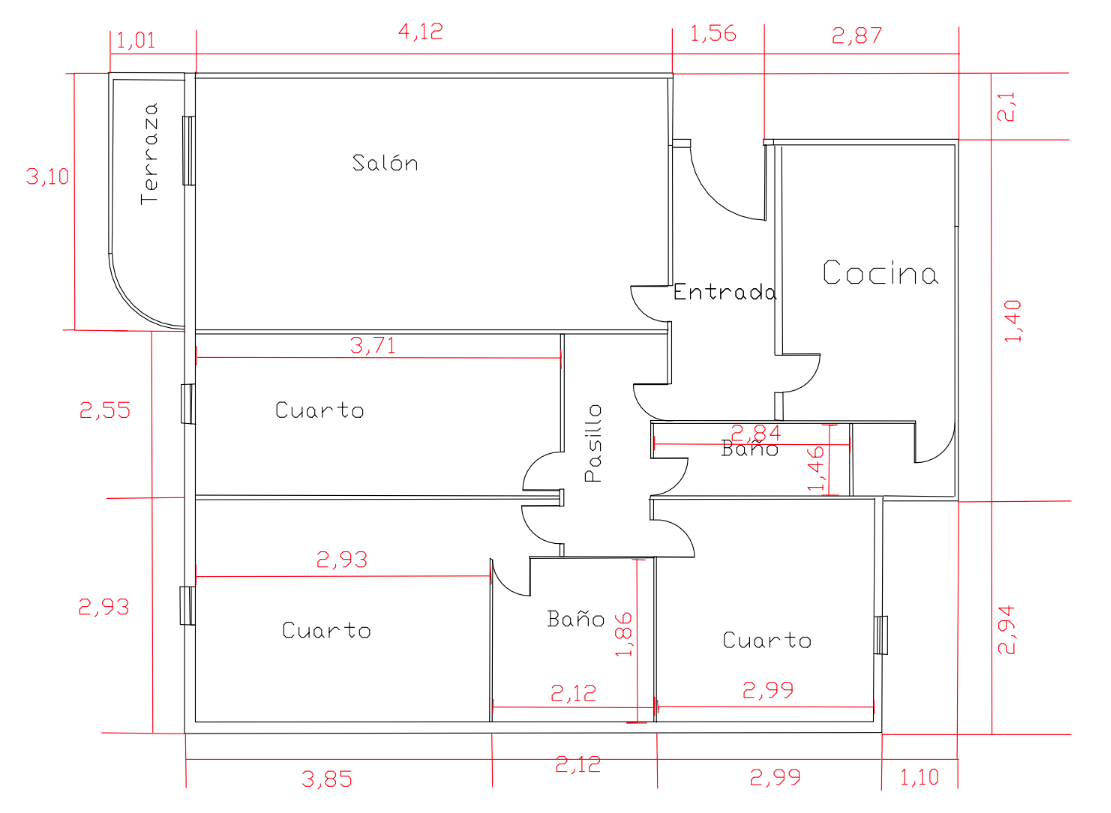

Ejercicio 3. Dibujar el plano acotado de tu casa en Qcad
Para finalizar, vamos a realizar el mismo ejercicio anterior pero en este caso usando el programa QCad. En los contenidos de los temas de consulta dispones de toda la información para acometer este ejercicio.
En total, la tarea la componen 2 láminas en papel y 1 ejercicio en QCad. El tiempo estimado en su realización es de 8 horas.
Para entregar la tarea deberás seguir las indicaciones que puedes consultar en el apartado "Entrega y evaluación".
Es muy importante que, antes de empezar la tarea, veas el apartado "Consultas y ayuda".
