Enlaces y tangencias: dibujando figuras

	1º de Bachillerato
	Tarea
	Individual
DIBUJO TÉCNICO I "Enlaces y tangencias: dibujando figuras"

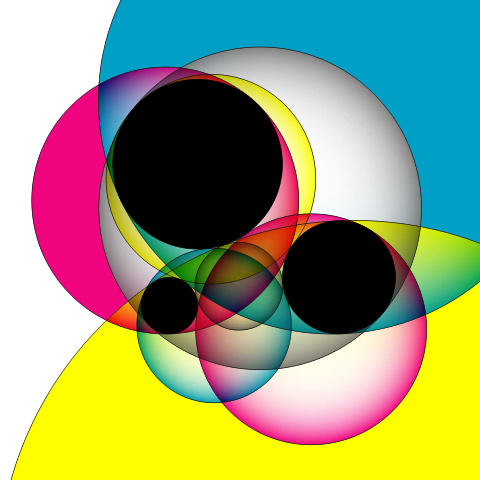

Circunferencias tangentes interiores y exteriores a otras tres dadas

Imagen de Melchoir en Wikimedia Commons.  Licencia CC.



Practicar con los enlaces y las curvas técnicas. Realizarás un ejercicio para practicar con el trazado de enlaces y curvas técnicas para luego poner en práctica dichos conceptos con el dibujo de una figura con un programa informático CAD: el dibujo de una caballo.



• Tema 3 de la unidad 2 para el trazado de los enlaces y tangencias.
•  Apartado 4 del tema 3 de la unidad 2 para saber trazar tangencias y enlaces en Qcad.
• Tema 4 de la unidad 2 para el trazado de curvas técnicas.
