Descripción de la tarea

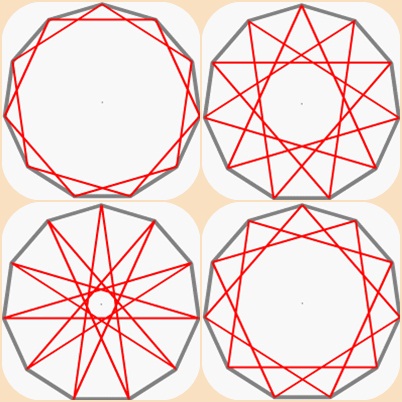

Ejercicio 1:  Construcción de  polígonos estrellados

Hasta ahora has dibujado con reglas y lápiz. De hecho, un trazado similar  lo has realizado ya a lápiz en la práctica anterior. Ahora lo harás con un programa informático llamado Qcad.  En esta web tienes información sobre la versión gratuita.

Debes descargarte el archivo  DXF  con el que harás este ejercicio aquí (dxf - 41.33 KB). Este archivo está en la versión 3.21.2 Community Edition  recomendada  del programa. Aquí (dxf - 25.24 KB). tienes el archivo en una versión más antigua,  la 2.0.5.0 Community Edition. Es posible que,  dependiendo de la versión más antigua o moderna del programa que uses,  veas los textos algo descompuestos o descuadrados. Pero ello no supone problema alguno para su ejecución y desarrollo. El archivo se llama "ejercicio_1_poligono_estrellado.dxf". Las tres últimas letras (dxf) dan a significar que es un archivo de un programa CAD.  Podrás abrirlo con Qcad o Librecad.

Si tienes problema para su descarga usa la opción: clic con el botón derecho del ratón sobre el enlace y en el cuadro de menú que se te abre elige la opción GUARDAR ENLACE COMO... así podrás guardarlo en cualquier parte de tu ordenador, pues si lo abres directamente te saldrá  muy posiblemente desconfigurado en una línea de códigos.

Imagen de elaboración propia

Una vez has abierto el archivo crea una nueva capa. Llámala solución y dale los siguientes atributos:

• Color: rojo
• Grosor de línea: 0.50mm (ISO)
• Tipo de línea: contínua

En dicha capa vas a crear dos polígonos  estrellados de 9 puntas. Para ello has debido estudiar los contenidos que en el apartado  "Contenidos y ayuda" se te aconsejaron.

Cuando tengas el dibujo terminado guárdalo  en una  carpeta donde también  adjuntarás el Ejercicio 2.  Haz una exportación a PDF del ejercicio y guardaló también en la carpeta.  Esta carpeta deberás comprimirla y enviársela a tu profesor/a.

Ejercicio  2:  Diseño de un logo comercial

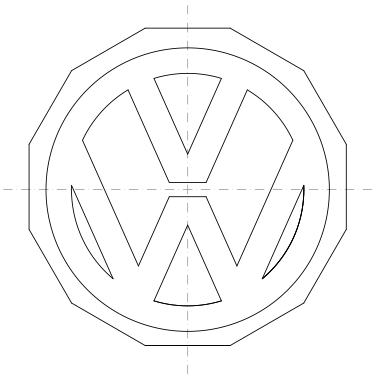

La idea es que es que intentes reproducir  lo más fidelígnamente posible con la herramienta QCAD este logo comercial de una conocida marca automovilística. Más abajo tienes  unas medidas concretas   que pueden orientarte,  aunque no es necesario seguirlas  a rajatabla. Con todo, se valorará la fidelidad a los datos originales.

Imagen de elaboración propia

Para poder hacer su trazado necesitarás los siguientes datos  orientativos relacionados con sus medidas:

Imagen de elaboración propia

Haz el trazado necesario para hacer el logo. Es recomendable situar  los  dos ejes principales  (con líneas discontínuas de punto y raya)  en el centro de la lámina  sobre los que irás construyéndo el logo.

Pasos a seguir:

Crea una nueva capa. Llámala trazados auxiliares  y dale los siguientes atributos:

• Color: verde
• Grosor de línea: 0.30mm (ISO)
• Tipo de línea: contínua

Crea una nueva capa. Llámala solución y dale los siguientes atributos:

• Color: rojo
• Grosor de línea: 0.50mm (ISO)
• Tipo de línea: contínua

Anexo: Tutorial en PDF

Aunque desde la Web oficial puedes descargarte o consultar  un completo tutorial actualizado a la última versión,  en este PDF (pdf - 1346.97 KB).  tienes uno que aunque versa sobre sobre una versión antigua, te introduce y   explica bastante bien como funciona el programa y sus principales herramientas de dibujo..
