4.4 Instrumentos de medida
Has estudiado hasta ahora tres magnitudes, relacionadas entre sí por la ley de Ohm: la intensidad, la diferencia de potencial y la resistencia. Los aparatos que permiten medirlas reciben el nombre de amperímetro, voltímetro y ohmímetro, respectivamente.
 |
|
Animación de Proyecto Newton, |
El amperímetro mide la intensidad, se conecta en serie y no debe modificar la corriente que deseas medir. El amperímetro debe tener una resistencia muy pequeña, para que la resistencia equivalente no difiera de la real y la medida no sea errónea.
El simbolo de un amperímetro en el esquema de un circuito es:
 |
|
Animación de Proyecto Newton
Creative commons |
El voltímetro mide la diferencia de potencial entre dos puntos y se coloca en paralelo entre esos puntos. El voltímetro debe tener una resistencia muy grande, para que toda la corriente que circula entre los dos puntos lo haga por el camino original.
El simbolo de un voltímetro en el esquema de un circuito es:
El ohmímetro mide el valor de la resistencia, se conecta entre los extremos de la resistencia cuando por ella no circula ninguna corriente.

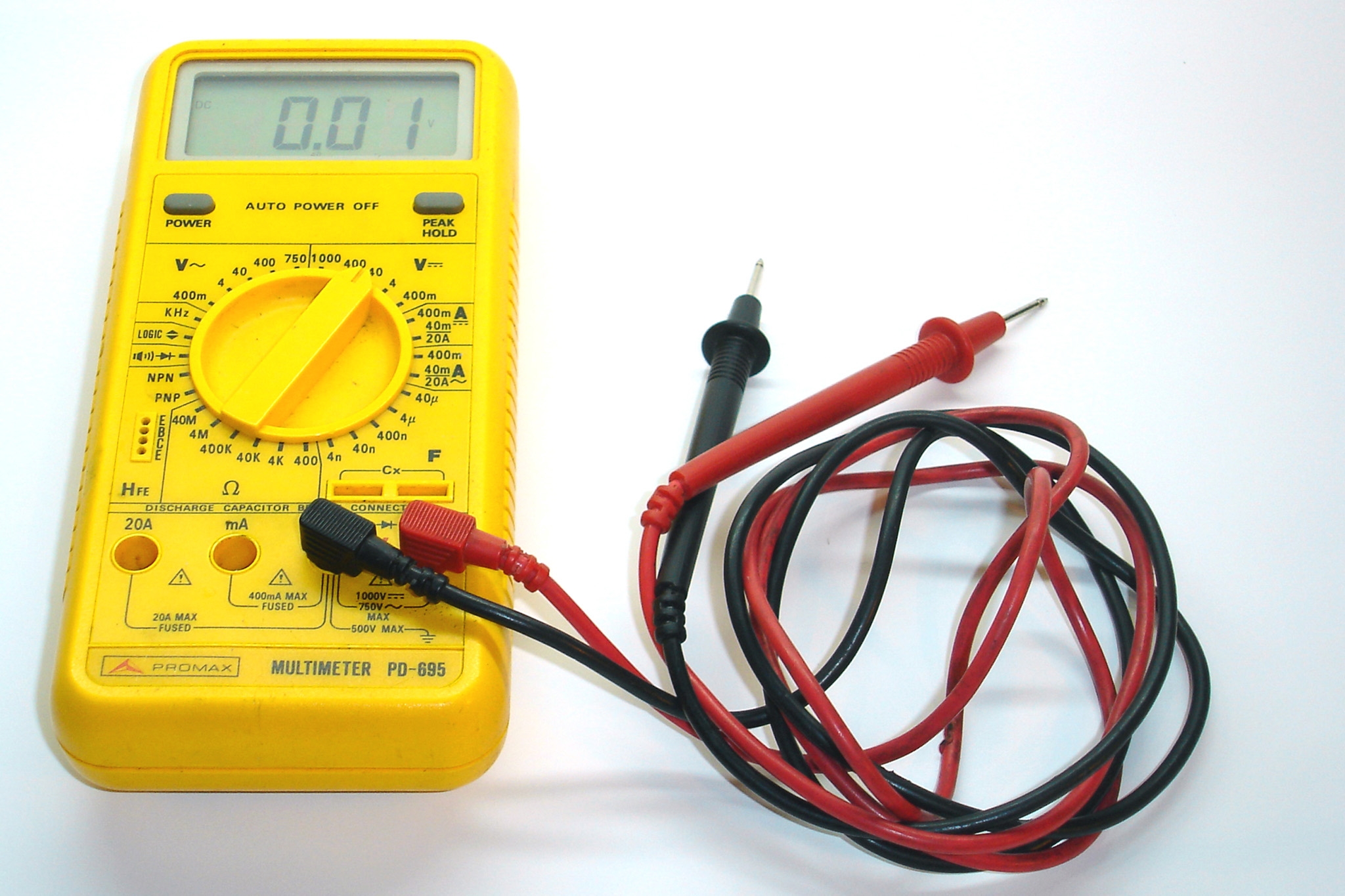

Actualmente se utiliza el polímetro o multímetro, que es un aparato que integra el amperímetro, el voltímetro y el ohmímetro.
 |
| Imagen de HomisInstrumentos en Wikimedia. CC |
Actividad
Un voltímetro siempre debe conectarse en paralelo (porque mide la diferencia entre dos puntos, por ejemplo a la entrada y a la salida de un elemento del circuito)
Actividad de Espacios en Blanco
Completa las siguientes frases, elige para ello las palabras de entre las siguientes: serie, voltímetro, paralelo, tensión, amperios, voltios, voltaje, intensidad, resistencia, ohmios, amperímetro, corriente.
Actividad de Espacios en Blanco
Completa las siguientes frases, elige para ello las palabras de entre las siguientes: serie, metros, voltímetro, paralelo, corriente, tensión, tensiómetro, amperios, voltios, carga, voltaje, intensidad, resistencia, ohmios, amperímetro.
